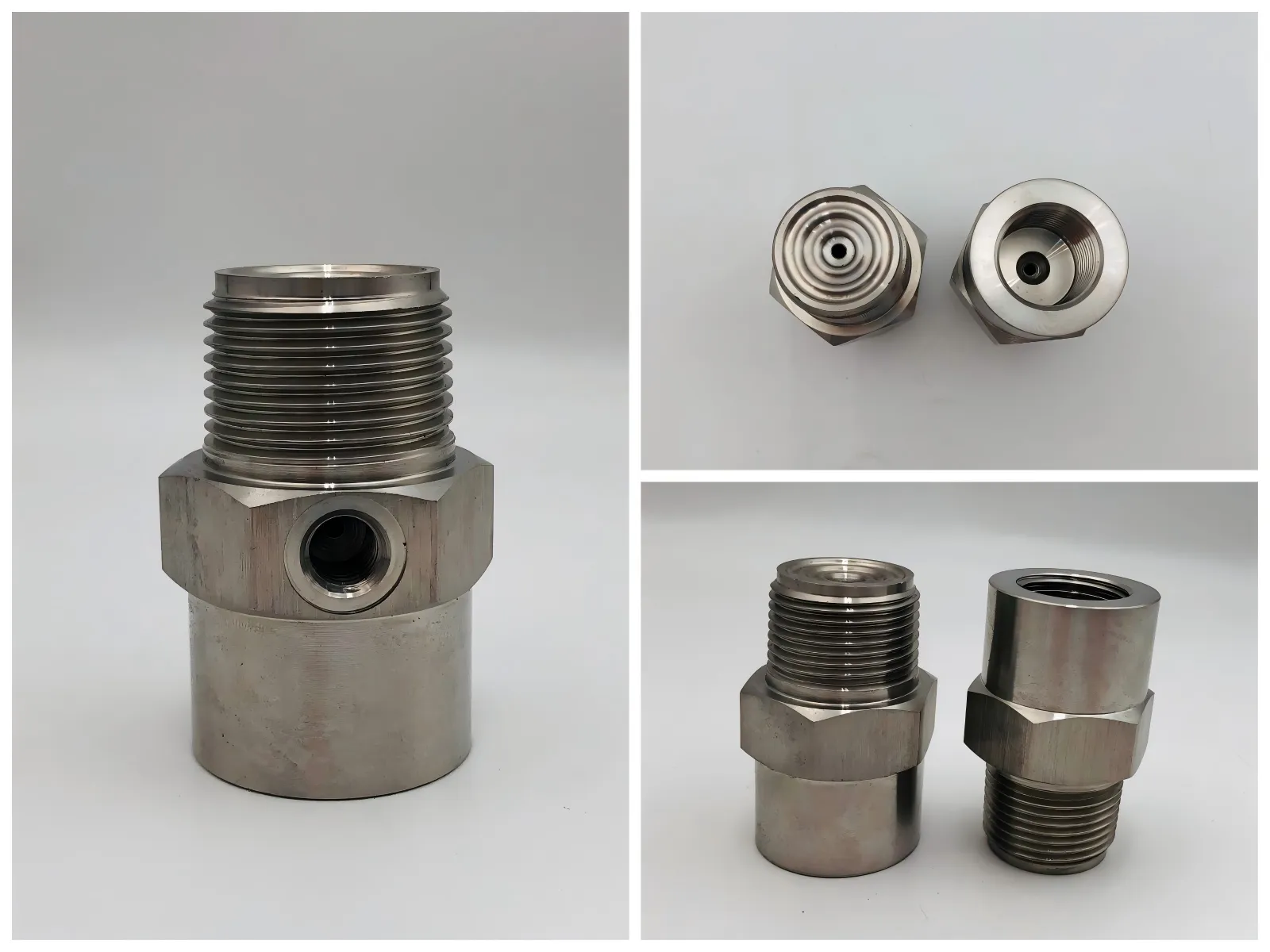

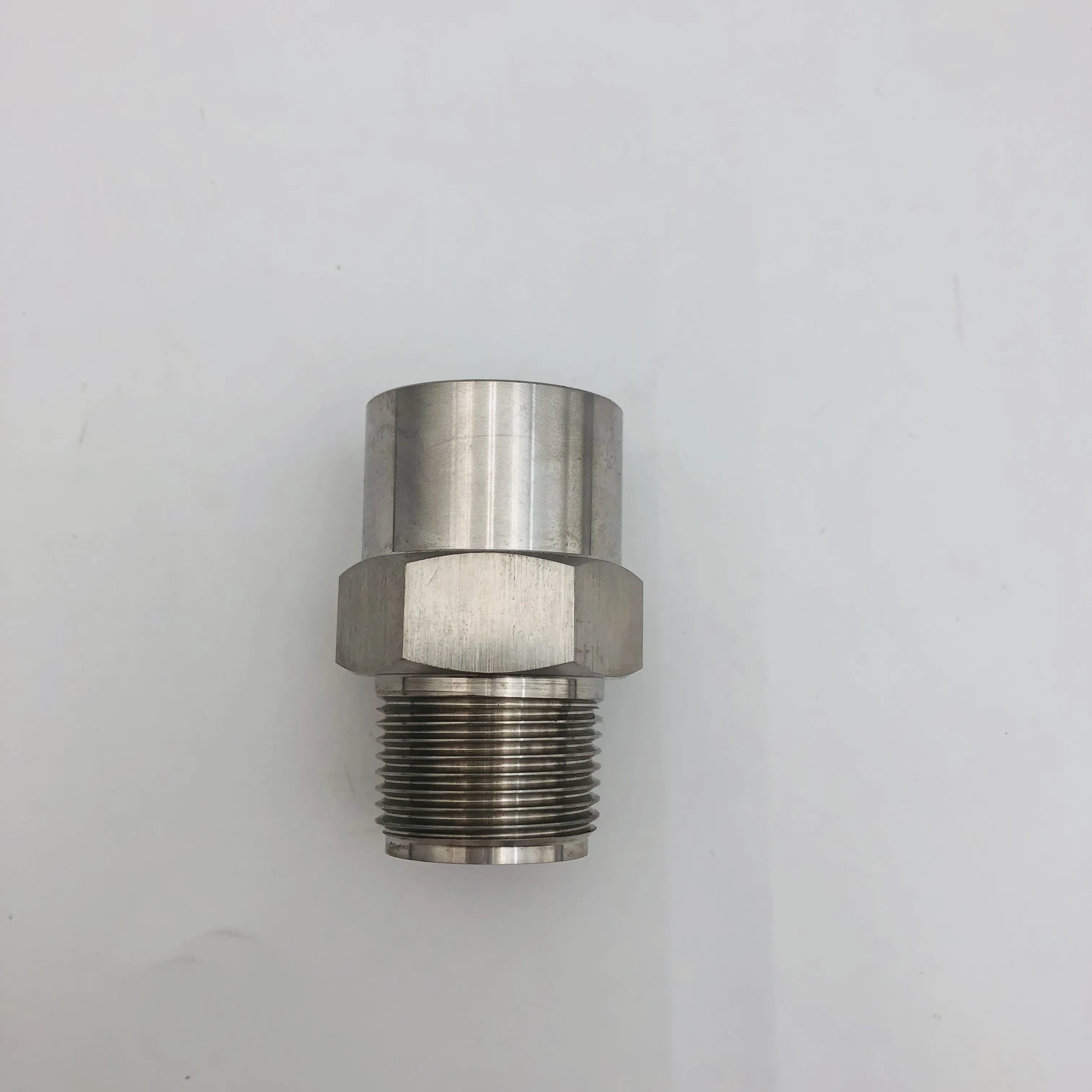

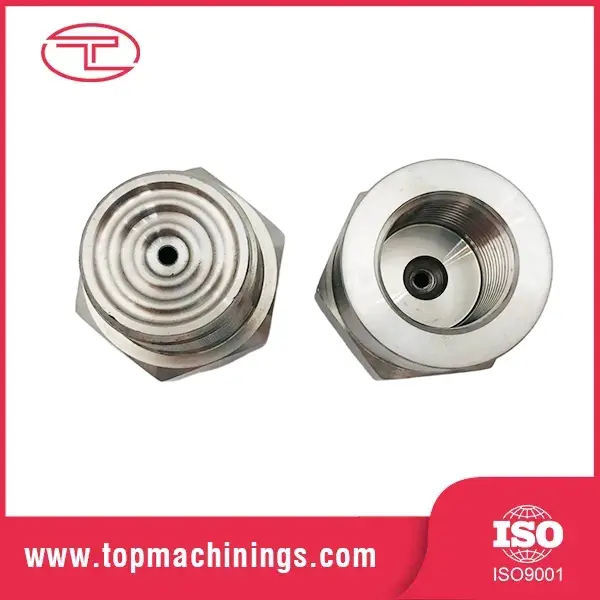

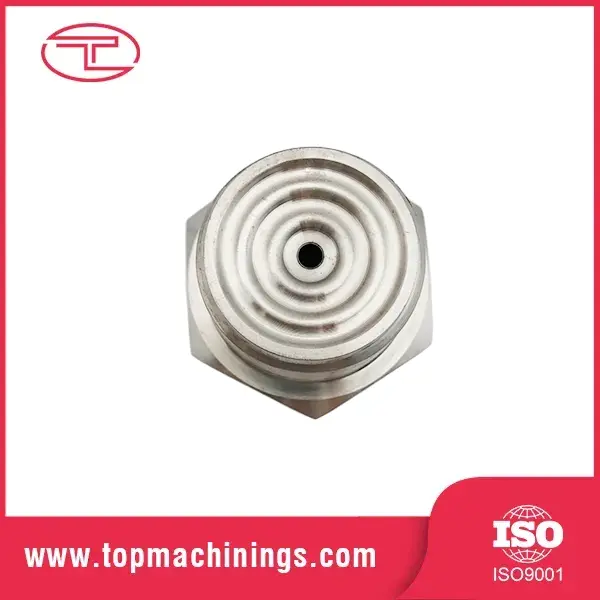

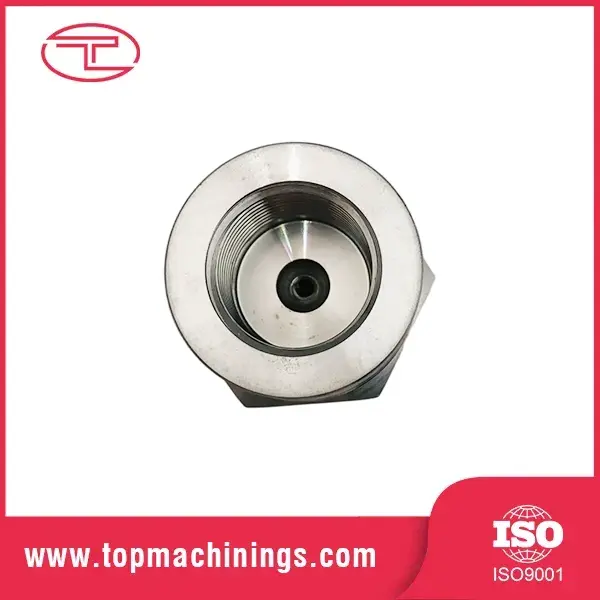

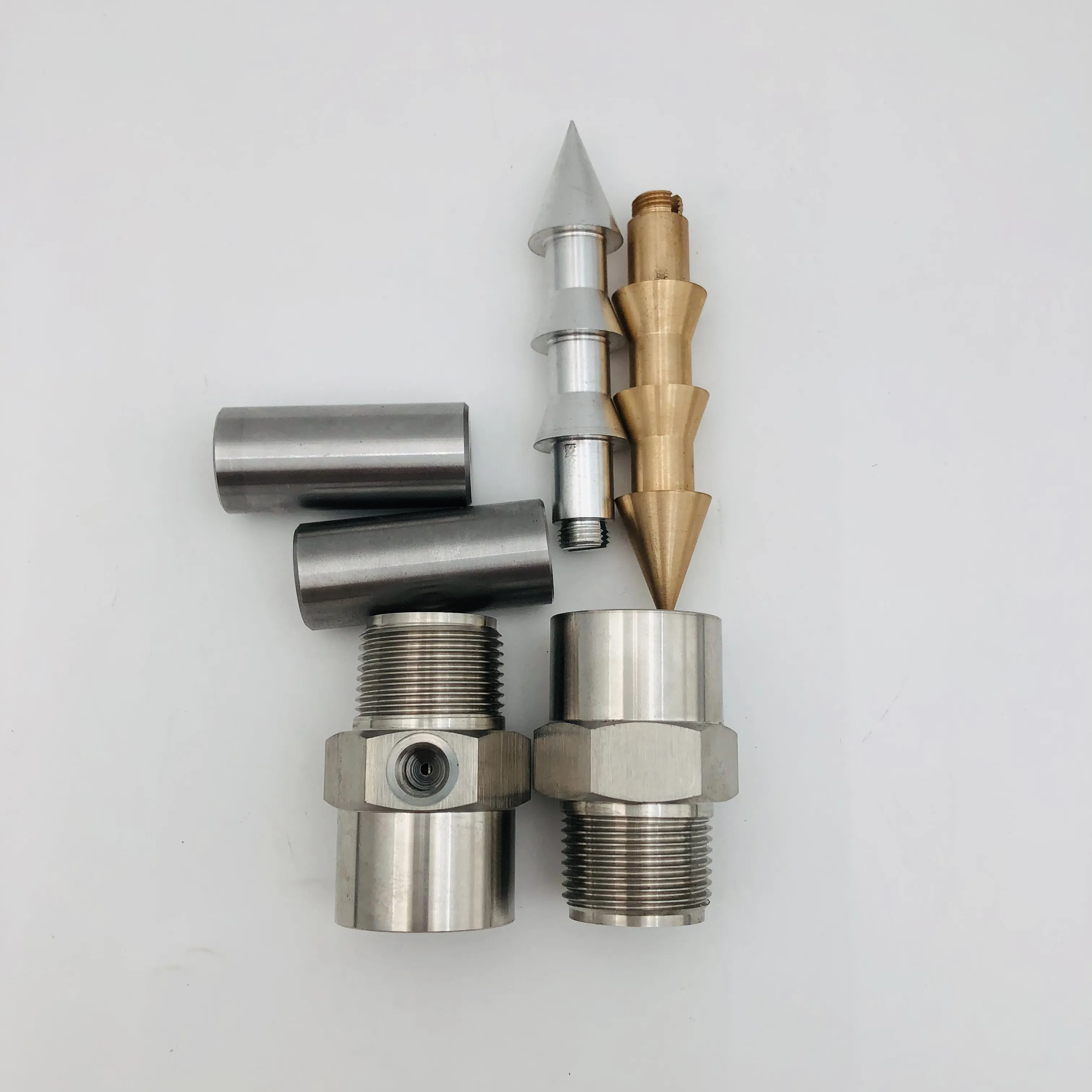

Razpršilne šobe s polnim stožcem iz nerjavečega jekla

Prilagojene pršilne šobe s polnim stožcem iz nerjavečega jekla, ki jih proizvaja Tuoyuan, tvorijo popoln krožni vzorec pršenja. Edinstvena notranja struktura lopatic in veliki gladki notranji prehodi zagotavljajo enakomerno porazdeljene srednje do velike vodne kapljice pri različnih pretokih in delovnih tlakih.

Pošlji povpraševanje

Opis izdelka

Pršilne šobe Tuoyuan iz nerjavečega jekla s polnim stožcem proizvajajo pršila s polnim okroglim stožcem s koti v razponu od 45° do 108°, ki zagotavljajo enakomerne srednje in velike kapljice v širokem razponu pretoka in tlaka zahvaljujoč optimiziranim notranjim lopatom in neoviranim pretočnim potem.

Standardne strojno obdelane polnokonusne razpršilne šobe iz nerjavečega jekla ponujajo natančne dimenzije za delo, ki pokriva celotno površino.

Podatkovni list

Velikost niti	Koda toka	Dia odprtine (mm)	Največji premer prostega prehoda (mm)	0,5 bara	0,7 bara	1,5 bara	2 bara	3 bari	4 bari	5 barov	6 barov	7 barov	10 barov	1,5 bar kot (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Načelo delovanja in struktura

Pršilne šobe s polnim stožcem iz nerjavečega jekla zagotavljajo enoten vzorec pršenja s polnim krogom zahvaljujoč edinstveno zasnovanim notranjim lopatom ali vrtinčni komori.

Vrtinčenje tekočine: Ko tekočina teče v šobo, notranje lopatice ali komponente vrtinčenja prisilijo tekočino, da se vrti z veliko hitrostjo.

Mešanje in atomizacija: Vrtinčena tekočina se meša v komori šob. Ko izstopi iz odprtine, ostra strižna sila in nenaden padec tlaka takoj razbijeta tekočino v drobne fine kapljice.

Enakomerna porazdelitev: Natančno oblikovane lopatice zagotavljajo dosledno pokritost pretoka po celotnem pršilnem stožcu, od zunanjega roba pa vse do sredine.

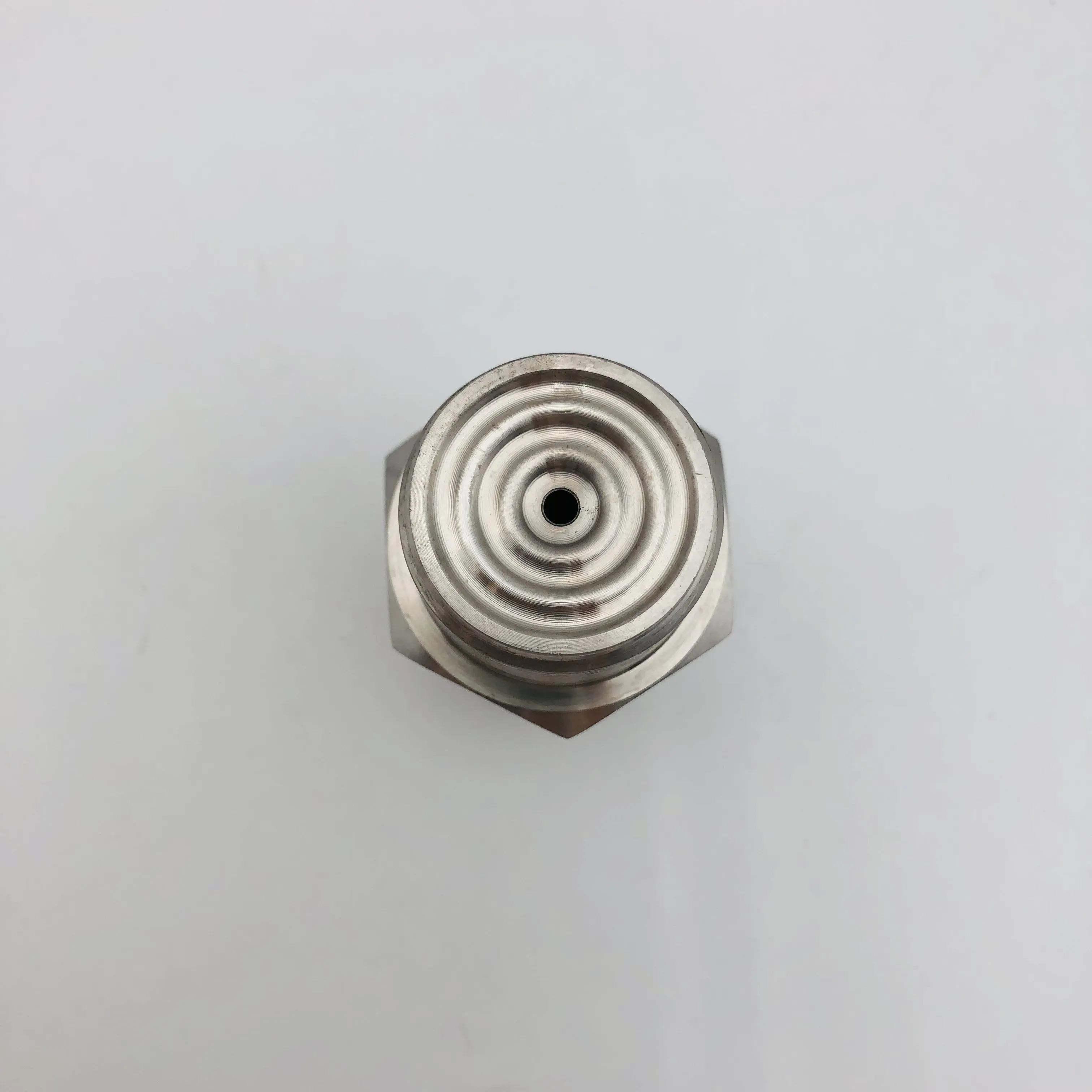

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Študije primerov strank in ocene resničnih kupcev

Ozadje projekta

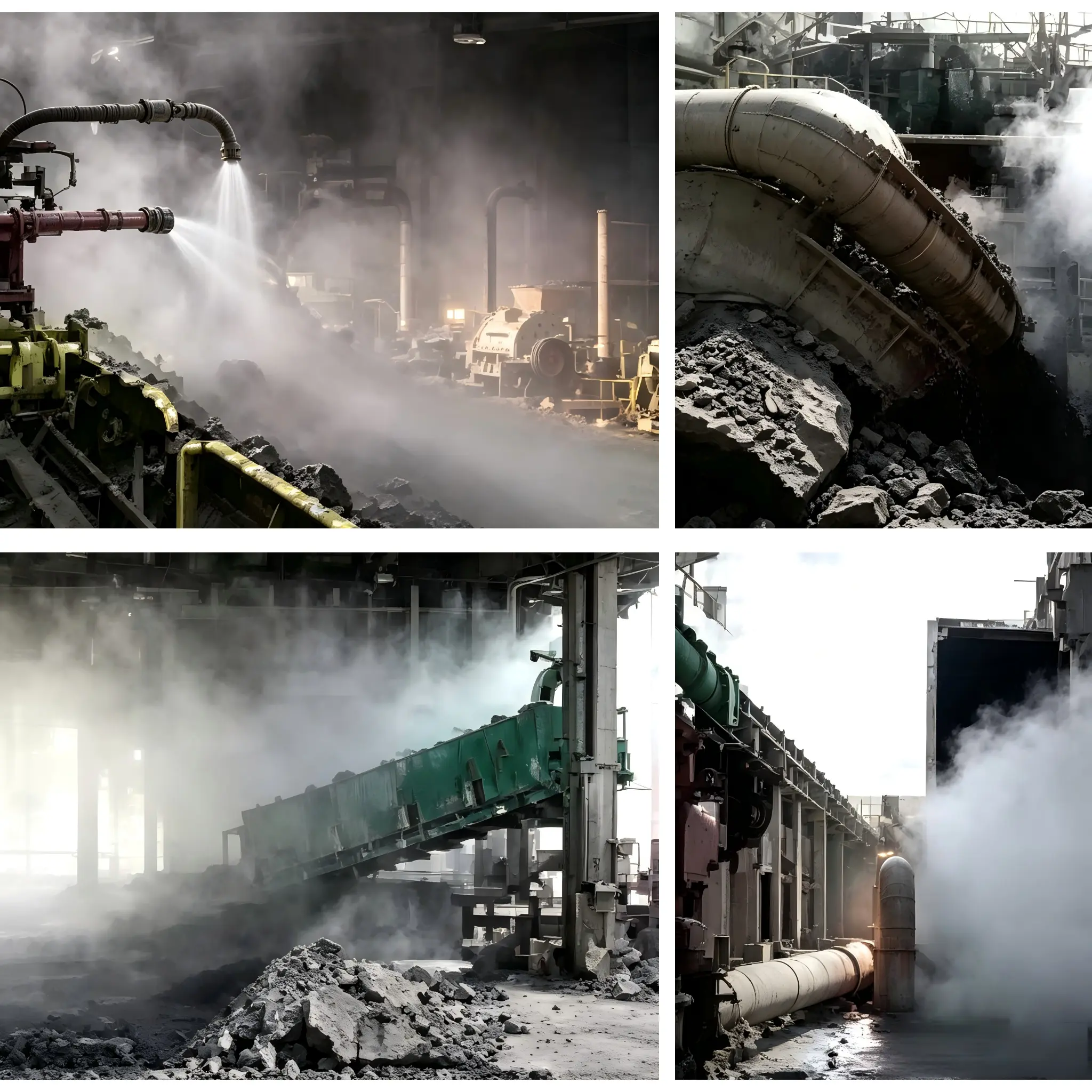

Velik lokalni kamnolom kamenih agregatov v jugovzhodni Aziji se je soočil s hudim onesnaženjem s prahom na območju drobljenja, transportnih točkah prenosa, skladiščih in nakladalnih prehodih. Tovarna je nekoč uporabljala navadne litoželezne in plastične pršilne šobe za zatiranje megle. Te stare šobe so imele očitne pomanjkljivosti: enostavno odrgnjenje z mešano usedlinsko vodo, pogoste notranje zamašitve zaradi peska v prahu, neenakomerno razpršeno pršenje, kratko življenjsko dobo in pogoste zamenjave izklopov. Poleg tega prevelika količina lebdečega prahu ni ustrezala lokalnim okoljskim inšpekcijskim standardom, kar je povzročilo dnevne omejitve proizvodnje.

Rešitev po meri, ki smo jo ponudili

Tovarna je sprejela naše razpršilne šobe s polnim stožcem iz nerjavečega jekla SUS304 in SUS316 za obnovo celotne lokacije. Ujemali smo srednjetlačne modele s širokim kotom s polnim stožcem za fiksne drogove za meglo, pršenje na vrhu delavnice in zaprte cevovode za zatiranje prahu s tekočim trakom.

Pregled stranke

"Prej testiramo veliko poceni razpršilnih šob, večino jih zamaši peščeno blato v enem tednu. Ta nerjaveča šoba s polnim stožcem odlično deluje na našem izstopnem škropilnem sistemu iz drobilnika. Pokritost s stožčastim pršenjem je popolna, megla enakomerna, komaj zamaši se tudi s tovarniško krožečo vodo. Manj vzdrževalnih del, stabilno delovanje ves dan. Vreden nakup v razsutem stanju za zatiranje prahu iz kamnoloma."

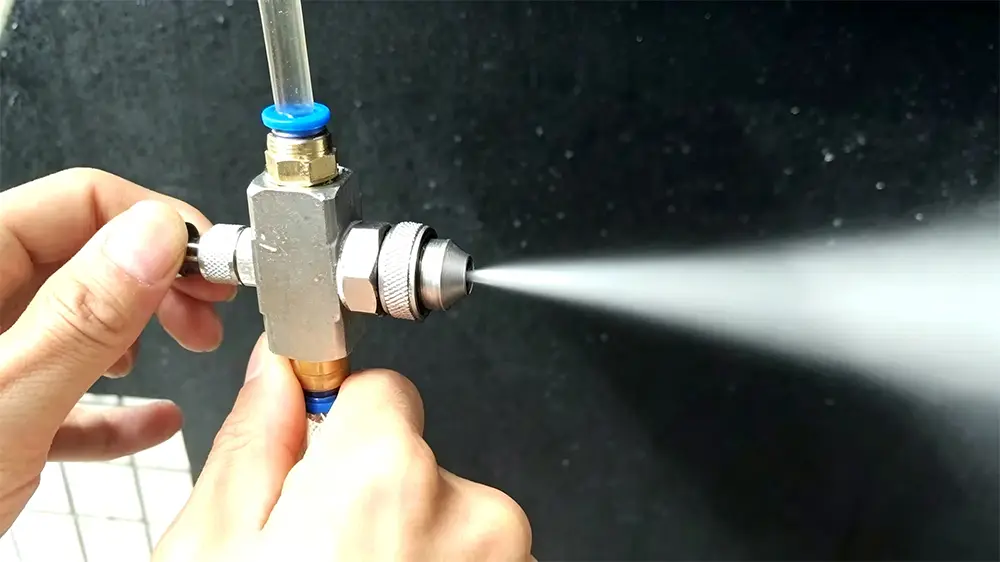

Vzorčni prikaz

Parameter izdelka

Ime izdelka	Pršilne šobe s polnim stožcem iz nerjavečega jekla
Materiali	304, 316, 316L, medenina
Hitrost pretoka	Prilagojeno
Kot pršenja	Prilagojeno
Slog	Velikost niti
BB pršilne šobe s polnim stožcem	1/8”-2”
Pršilne šobe HH s polnim stožcem	1/8”-2”
Pršilne šobe GG s polnim stožcem	1/8”-3/4”
Razpršilne šobe s polnim stožcem SJV-B	1/8”-3/4”

Uporaba razpršilnih šob s polnim stožcem iz nerjavečega jekla

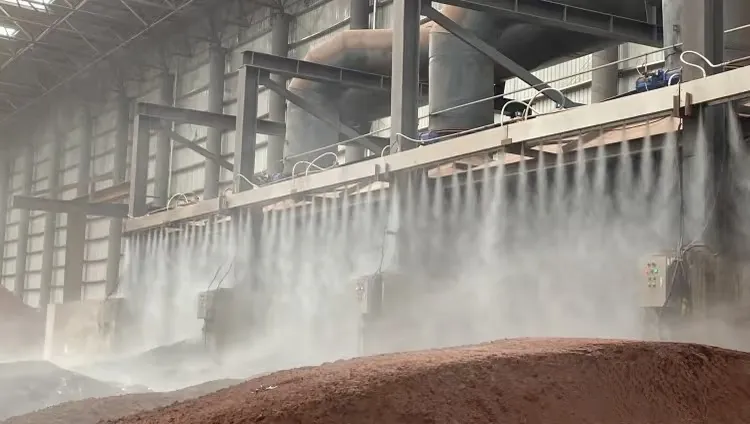

1. Obrati za pesek in gramoz ustvarjajo veliko količino lebdečega prahu med proizvodnjo mehanizma in postopkom drobljenja peska. Razpršilne šobe s polnim stožcem iz nerjavečega jekla zavirajo emisije z razprševanjem goste, fine vodne meglice v zrak. Posledično ti prašni delci padajo zaradi gravitacije, s čimer dosežemo visoko učinkovito zatiranje prahu pri izvoru.

2. Obrati za predelavo žita in olja zlahka naberejo vnetljiv organski prah med razkladanjem materiala, transportom in čiščenjem. Sistem za atomizacijo natančno razprši mikrovodno meglico na točkah prenosa materiala. Ta postopek učinkovito zmanjša potencialno tveganje eksplozije prahu v tovarni.

3. Postopki taljenja in sintranja v metalurških obratih ustvarjajo ogromne količine strupenega prahu in visokotemperaturnih dimnih plinov. Visokotlačne razpršilne šobe iz nerjavečega jekla s polnim stožcem učinkovito perejo delavniško opremo, hladijo vroče peči in zavirajo prah iz okolja. Enakomerno razporejene kapljice povečajo kontaktno površino plina in tekočine, kar bistveno pospeši nevtralizacijo škodljivih plinov.

4. Kamnolomi se soočajo z resnim onesnaženjem s prahom med miniranjem v odprtem kopu, vrtanjem kamnin in presejanjem agregatov. razpršilne šobe s polnim stožcem iz nerjavečega jekla zavirajo razširjen prah, odstranjujejo peno iz odpadne vode in hitro ohladijo vroče surovine. Ta vsestranski sistem šob služi tudi kot zelo učinkovito orodje za gašenje požara za gašenje nenadnih požarov.

pogosta vprašanja

V1: Kaj točno opredeljuje pršilne šobe s polnim stožcem iz nerjavečega jekla in kako izgleda njihov vzorec pršenja?

A1: Ta razpršilna šoba s trdnim stožcem uporablja notranje lopatice ali vrtinčno komoro za razbijanje tekočine v fino meglico.

V2: Katere so glavne spremenljivke, ki narekujejo velikost kapljic v teh šobah?

A2: Delovni tlak, premer odprtine in viskoznost tekočine narekujejo velikost kapljice. Višji tlaki pospešeno potisnejo tekočino skozi odprtino, kar povzroči finejše razprševanje.

V3: Nerjaveče jeklo in medenina. kako naj izberem pravi material?

A3: Nerjavno jeklo (304/316L) je odporno na ekstremno vročino, obrabo in visok pritisk, zaradi česar je industrijski standard za metalurške obrate.

Medenina ponuja gladko obdelavo in spodobno zmogljivost za cenovno občutljive, nerjavne nastavitve, kot je splošno hlajenje ali protipožarna zaščita.
