CNC obdelan hidravlični priključek

CNC strojno obdelan hidravlični priključek je hidravlični priključek, ki povezuje cevi, cevi, črpalke, ventile in cilindre v hidravličnem sistemu. Videti je preprosto – kovinsko ohišje z navoji in tesnilno površino – vendar deluje v brutalnih pogojih: pritiski od 50 do 400+ barov, temperaturna nihanja, vibracije in hidravlična tekočina, ki najde vsako pot puščanja, kot voda najde razpoko.

Naloga fitinga je tesnjenje. Ne glede na to, ali gre za razširitev JIC 37°, ORFS (O-ring face seal), vzporedni navoj BSPP ali stožčasti navoj NPT, je geometrija tesnjenja obdelana do mikronske natančnosti. Tesnilna površina, ki je zaobljena za 0,02 mm, je fiting, ki joka. Navoj z odtrganim korenom je nastavek, ki se pod pritiskom odpihne. Zato kakovost strojne obdelave tukaj ni "lepo imeti" — gre za varnostno vprašanje.

Ključne značilnosti in prednosti CNC strojno obdelanega hidravličnega priključka

Tesnilne površine strojno obdelane, niso "dovolj dobre" 37° konični konus, utor O-tesnila in ploskve sedeža so obdelani z nadzorovanimi tolerancami (kot sedeža ±0,5°, površinska obdelava Ra največ 0,8 μm). Ustrezna tesnilna površina je tisto, kar ohranja 350 barov znotraj cevi in ​​izven vaše sobe z opremo.

Čiste, ostre niti Navoji so odrezani ali valjani na 6g/6H s polno profilno obliko — brez strganih korenin, brez zvitih grebenov. Stožčasti navoji (NPT/BSPT) so preverjeni z obročastimi merilniki L1/L2, da se zagotovi tesen spoj brez puščanja.

Zaupanje, preizkušeno pod pritiskom Na vzorčenih serijah testiramo fitinge na 1,5 × nazivni delovni tlak, vsak fiting pa vizualno in dimenzijsko pregledamo. Za kritične aplikacije je na voljo 100 % tlačno testiranje.

Pravica materiala za tekočino Ogljikovo jeklo, pocinkano za standardne sisteme mineralnega olja; nerjavno jeklo 316 za hrano, morje in agresivne tekočine; medenina za nizkotlačne pnevmatske in vodne storitve. Pravi material preprečuje galvansko korozijo in prezgodnjo odpoved.

Čistočo lahko določite Priključki so ultrazvočno očiščeni in pakirani v skladu z vašimi specifikacijami čistoče — vključno z razredi čistosti ISO 4406 za občutljive servo in proporcionalne sisteme.

Specifikacije izdelka

Tipične aplikacije

Kot proizvajalec in dobavitelj CNC strojno obdelanih hidravličnih armatur Tuoyuan Metal dobavlja armature v razsutem stanju po neposrednih tovarniških cenah za:

Mobilna hidravlika — bagri, nakladalniki, kmetijski stroji

Industrijski hidravlični sistemi — stiskalnice, stroji za brizganje, strojna orodja

Hidravlični krogi gradbene opreme

Morski in morski hidravlični sistemi (316 nerjavno jeklo)

Tekočinske linije za predelavo hrane in farmacevtske izdelke

Testne mize, mazalni sistemi in pnevmatski krogi

Proizvodni proces

Hidravlične armature so obdelane iz palic na CNC stružnicah – pogosto v enem ciklu vpenjanja. Šestkotna telesa so stružena, izvrtana, navojna, geometrija tesnila (konični konus, utor O-tesnila ali konus) pa je izrezana z namenskim orodjem. Pristop enojne nastavitve je tisto, kar drži tesnilno površino koncentrično glede na navoj.

Po strojni obdelavi se s fitingov odstranijo robovi – kar je kritično na tesnilnih površinah – nato se površinsko obdela (cinkanje, cink-nikelj ali pasivacija). Fitingi so ultrazvočno očiščeni, da se odstranijo ostružki in ostanki, nato pa pregledani: merjenje navojev, preverjanje kota sedeža, merjenje dimenzij in testiranje vzorčnega tlaka.

Zakaj izbrati kovino Tuoyuan

Natančnost obdelave, kjer je pomembna Naše CNC stružnice imajo ponavljajočo se natančnost pozicioniranja ≤±0,003 mm, na okovih pa redno obdelujemo do ±0,01 mm — tolerančni pas, ki ohranja tesnilne površine pravilne in navoje čiste.

Desetletje strokovnega znanja v obdelavi kovin Več kot 10 let na področju preciznih struženih delov, s 5000 m² veliko tovarno, 20 CNC stružnicami in letno zmogljivostjo 100 milijonov kosov. Strojno smo predelali vse standarde vgradnje v tem katalogu — večkrat.

48-urni kakovostni odziv Če se ugotovi težava, se odzovemo v 48 urah in prevzamemo celotno odškodninsko odgovornost, kot je bilo dogovorjeno. Ta zaveza, ki jo dosledno spoštujemo, je razlog, zakaj 95 % naših strank ponovno naroči.

Dokumentacija, pripravljena za izvoz Potrdila o materialih, poročila o inšpekcijskih pregledih in zapisi o tlačnem preizkusu so poslani z vsakim naročilom. Na voljo je koordinacija inšpekcijskih pregledov tretjih oseb.

Pakiranje in pošiljanje

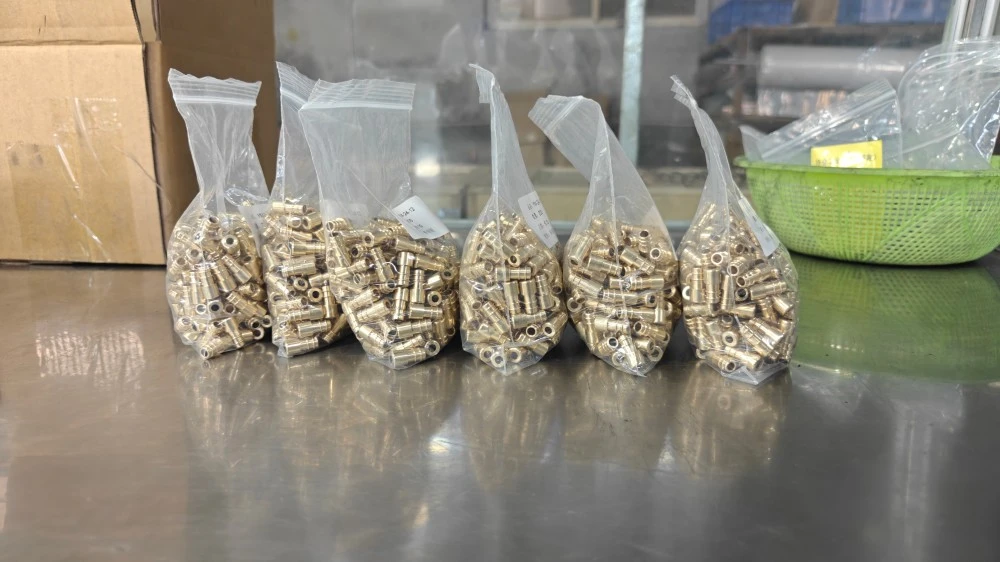

Okovje je očiščeno, zaščiteno proti koroziji in pakirano v poli vrečke, kartone ali izvozne lesene zaboje. Iz pristanišča Qingdao je na voljo hitri, letalski in pomorski prevoz. Dokumentacija: Komercialni račun, Pakirna lista, Tovorni list, Potrdilo o poreklu, Potrdilo o preskusu materiala. Za cene CNC strojno obdelanih hidravličnih priključkov, množična naročila ali ponudbo se obrnite na našo izvozno skupino.

Visoko precizne navojne gredi za industrijsko opremo

Naročnik: evropski proizvajalec hidravlične opreme

Industrija: Fluid Power & industrijska avtomatizacija

Material: nerjaveče jeklo / ogljikovo jeklo

Postopek: natančno CNC struženje, rezkanje, vrezovanje navojev in toplotna obdelava

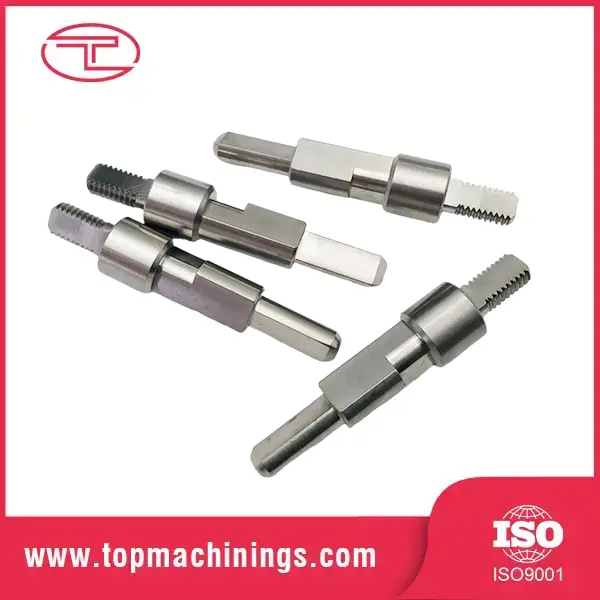

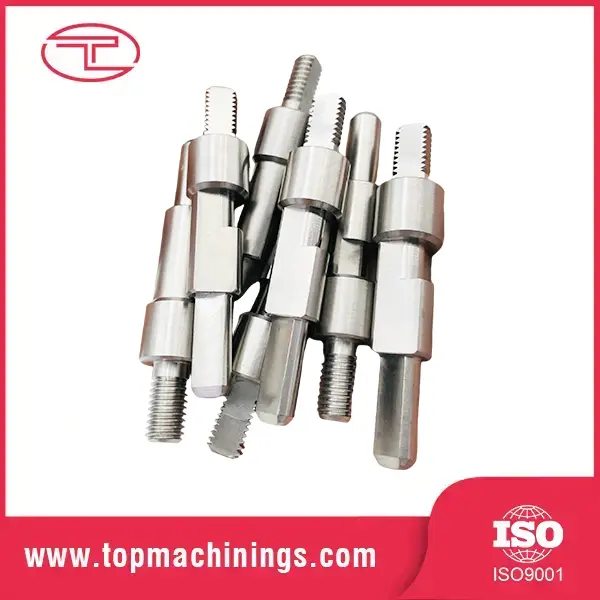

Naročnik je zahteval prilagojene večstopenjske navojne gredi z ozkimi tolerancami in gladko površino za preprečevanje puščanja in mehanske obrabe v visokotlačnih hidravličnih sklopih. Standardne tržne komponente niso izpolnile svojih posebnih zahtev glede navora in poravnave.

Z uporabo večosnih švicarskih CNC stružnih in natančnih rezkalnih strojev smo izdelali prilagojene gredi z natančnimi profili navojev in ploščato rezkanimi lastnostmi v skladu s tehničnimi risbami naročnika. Pred pošiljanjem je bil opravljen strog nadzor kakovosti, vključno s 100-odstotnim testiranjem debeline niti in preverjanjem hrapavosti površine.

pogosta vprašanja

V: Kateri standard vgradnje naj uporabim?

O: Odvisno od vaše regije in koncev cevi: JIC je običajen v Severni Ameriki, BSP v Evropi/Aziji, metrični DIN v Nemčiji, ORFS, kjer so vibracije in delovanje brez puščanja pomembni. Pošljite nam vaše trenutne armature ali risbe in identificirali bomo standard in dobavili ustrezne armature.

V: Kolikšen pritisk lahko prenese vaša oprema?

O: Standardni priključki so ocenjeni na delovni tlak 350 barov; visokotlačne konfiguracije do 630 barov. Izvajamo tlačne preskuse vzorčenih serij na 1,5 × nazivni tlak.

V: Ali lahko dobavite pribor iz nerjavečega jekla za uporabo v hrani ali pomorstvu?

O: Da — fitingi SUS316 s pasivnim zaključkom so na voljo za prehrambeno, pomorsko in farmacevtsko uporabo. Priloženi materialni certifikati.

V: Ali ponujate opremo po meri na risbo?

O: Da, popolnoma prilagojena oprema je naša posebnost. Pošljite risbo ali vzorec in strojno bomo obdelali vašo natančno geometrijo, vključno s konfiguracijami vrat po meri.

V: Kakšen je vaš MOQ in čas dobave CNC strojno obdelanega hidravličnega priključka?

O: Vzorci: 3–5 dni, MOQ prilagodljiv. Izdelava: povprečno 15 dni. Pomorski tovor iz Qingdaoa ali ekspresni prevoz za nujna majhna naročila.
