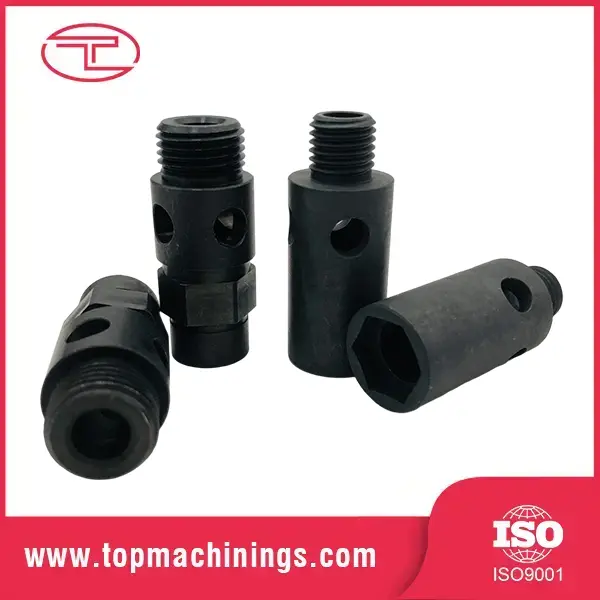

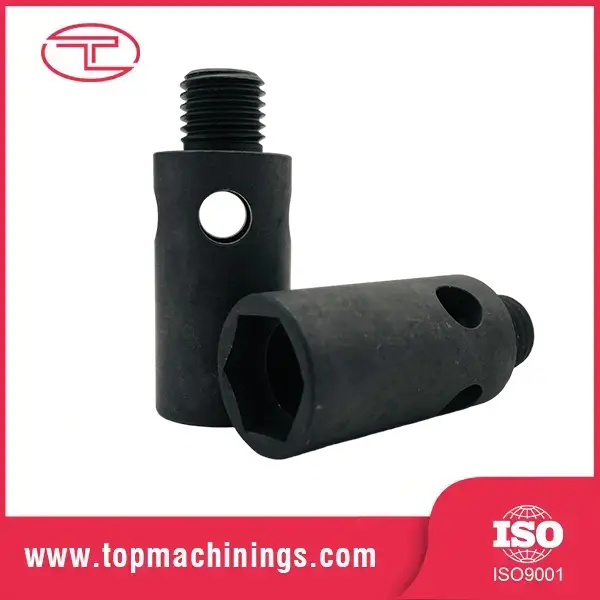

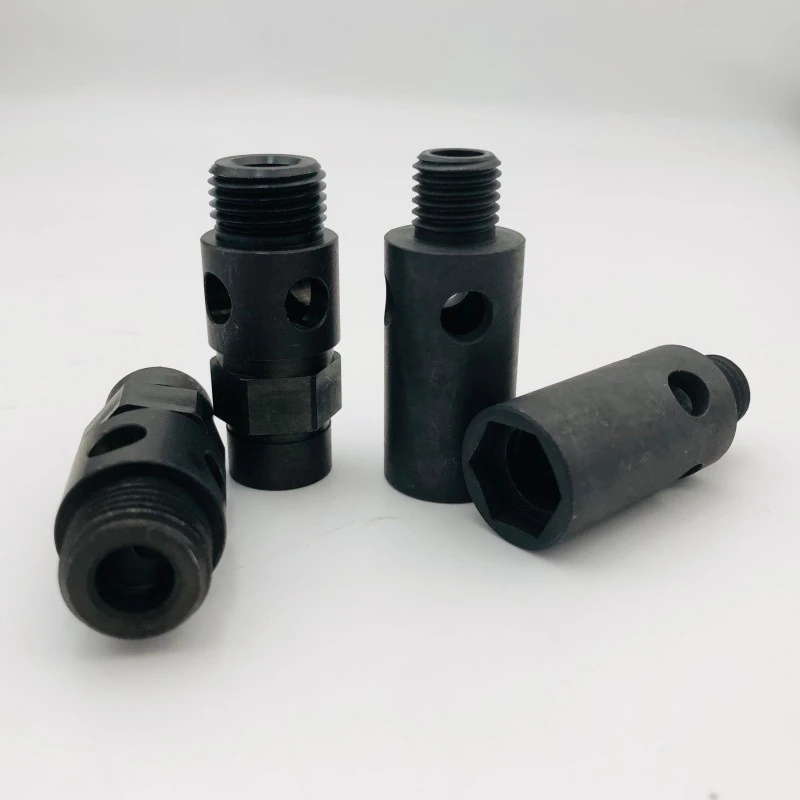

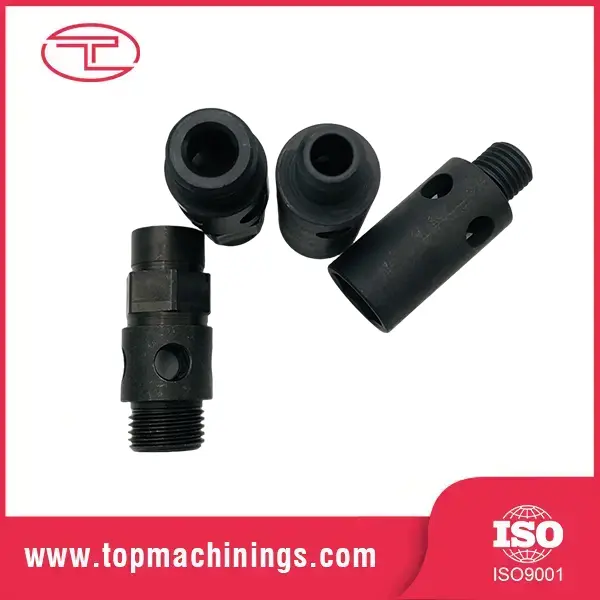

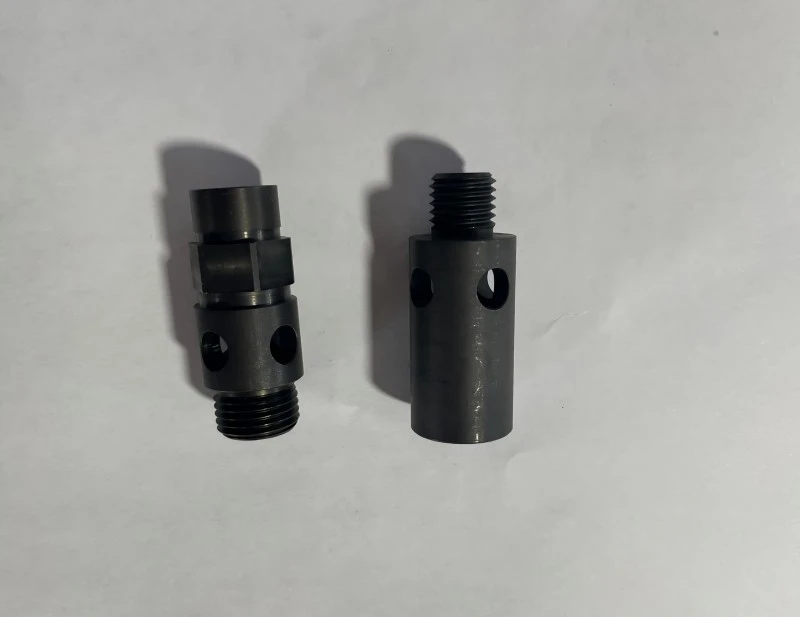

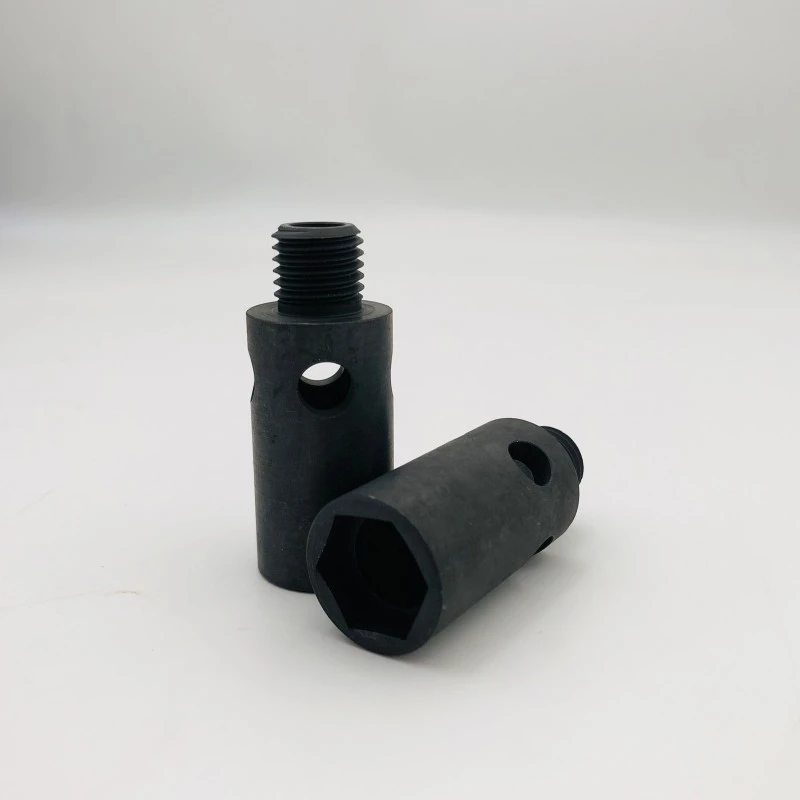

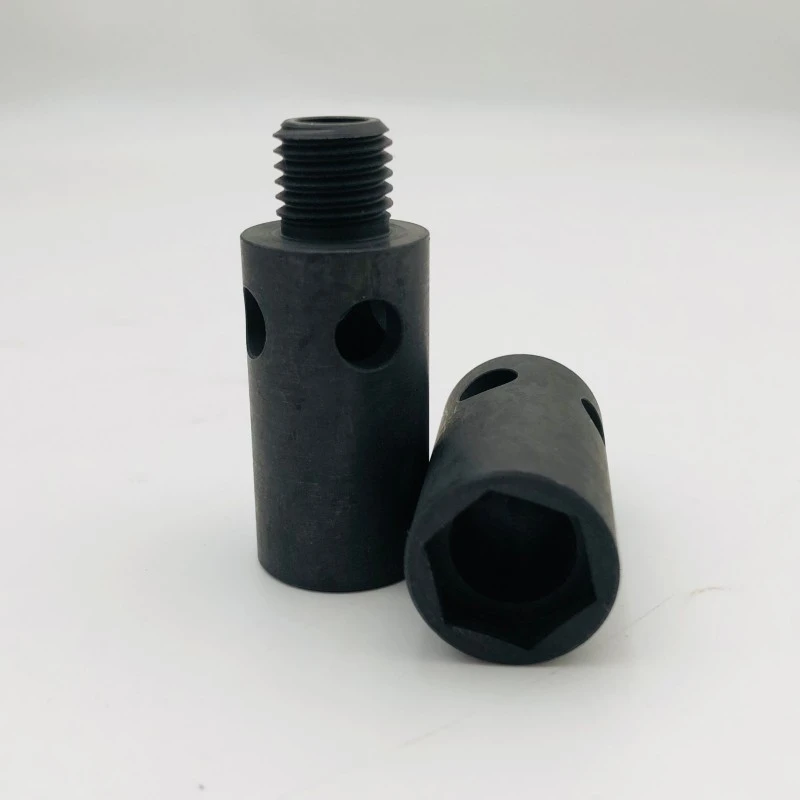

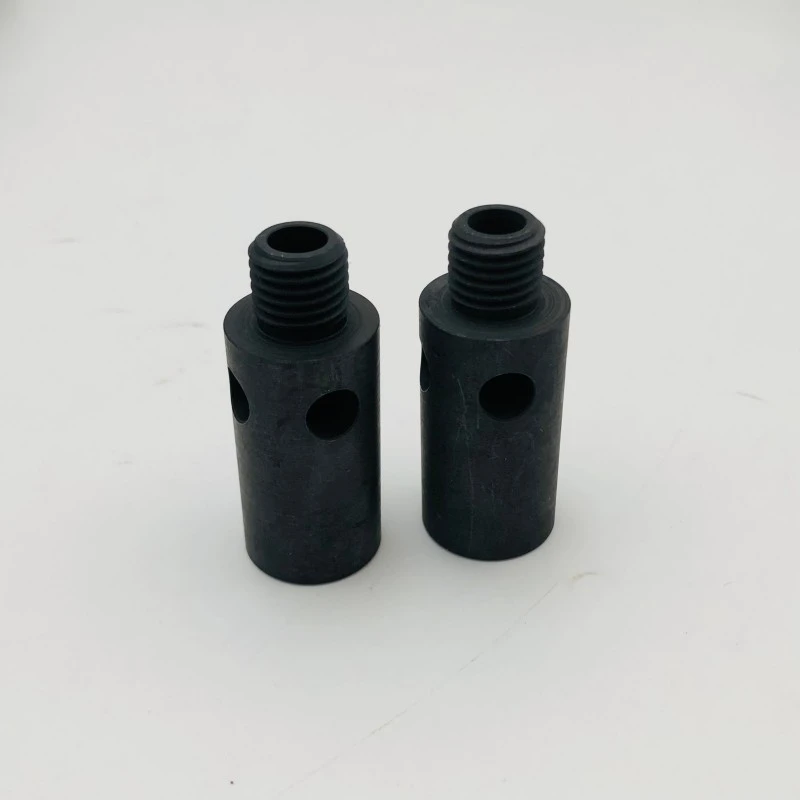

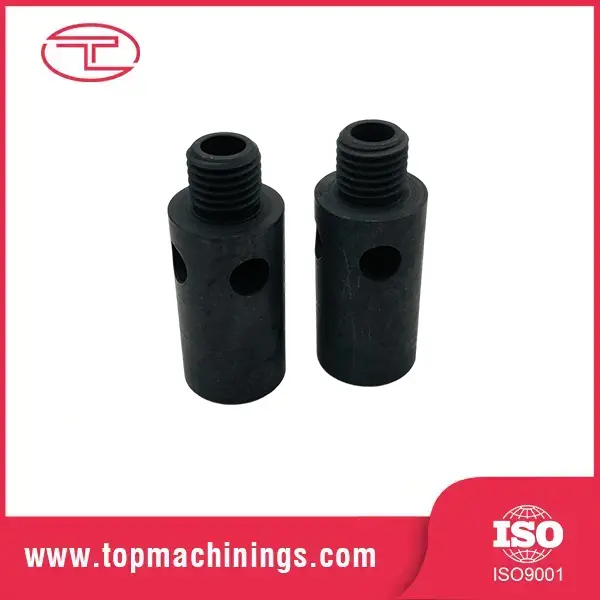

CNC obdelava Precizna navojna gred

Gred z navojem je cilindrična vrtljiva komponenta z obdelanimi navoji vzdolž dela ali celotne dolžine. Klasičen primer je vodilni vijak - srce vsakega CNC stroja, 3D-tiskalnika in linearnega aktuatorja - kjer navoj zajame matico za pretvorbo rotacije v natančno linearno gibanje. Toda CNC obdelovalna precizna navojna gred se pojavlja tudi kot gred motorja z navojnimi konci, veznimi drogovi, nastavitvenimi vijaki in podajalnimi gredmi.

Tisto, kar loči dobro navojno gred od slabe, je nevidno na prvi pogled in katastrofalno pri uporabi: natančnost koraka navoja po celotni dolžini. Vodilni vijak s kumulativno napako naklona 0,1 mm na meter giba bo vaše strojno orodje pozicioniral napačno za 0,1 mm — vsakič. To je razlika med natančnim in problematičnim delom.

Premisleki glede oblikovanja in materiala

Običajne stopnje: 4140/42CrMo, 1045 (splošna uporaba), SUS303/316 (odpornost proti koroziji), 6061-T6 (lahka)

Oblike navojev: Acme, trapezna, metrična ISO, UNC/UNF, združljiva s krogličnim vijakom

Toplotna obdelava: indukcijsko kaljenje bokov navojev, preskozno kaljenje ali naogljičenje

Kritične lastnosti: sredinske luknje za brušenje, utori za ključe, ravnine, križne luknje in premeri korakov

Koncentričnost med premerom koraka navoja in ležajnimi čepi: ≤ 0,02 mm TIR

Ravnost: 0,05 mm/m standardno, 0,02 mm/m za natančne stopnje

Za natančno navojno gred s CNC obdelavo je izbira materiala odločitev o zmogljivosti: 4140 kaljen in brušen zagotavlja dolgo življenjsko dobo in dimenzijsko stabilnost; Aluminij 6061 zagotavlja lahko gibanje z nizko vztrajnostjo za uporabo pri visokih hitrostih. Razred priporočamo na podlagi obremenitve, hitrosti in delovnega cikla – ne le cene.

Ključne značilnosti in prednosti

Natančne niti po celotni dolžini

Navoji so rezani v eni točki ali rezkani navoji pod CNC-kontrolo, pri čemer je natančnost naklona preverjena po celotni dolžini navoja - ne samo na merilu. Za natančno navojno gred s CNC obdelavo upoštevamo kumulativno napako naklona znotraj 0,02 mm na 300 mm, tako da se vaš stroj pravilno postavi na vsako točko premikanja.

Koncentrično razmerje med nitmi in dnevnikom

Navojni in ležajni čepi so strojno obdelani v eni nastavitvi ali na središčih med dvema operacijama, pri čemer se zadržuje odtekanje pod 0,02 mm. Gred, ki deluje pravilno, se enakomerno obrablja, manj vibrira in podaljša življenjsko dobo ležaja.

Toplotna obdelava v skladu z dolžnostjo

Indukcijsko kaljenje na bokih navoja daje površino, odporno proti obrabi, hkrati pa ohranja jedro trdno za prenos navora. Za aplikacije z visokim ciklom naogljičimo ali utrdimo po vaši specifikaciji.

Premeri tal, kjer je to pomembno

Ležajni ležaji in površine tesnil so lahko cilindrično brušene na Ra 0,2 μm s toleranco ±0,003 mm — površinska obdelava, ki ohranja tesnila brez puščanja in ležaje tiho pri visokih obratih.

Vse na enem mestu: gred + priključki

Obdelujemo celotno gred: navoje, utore za ključe, ploščate, navzkrižno izvrtane luknje in konce z navoji — en del, en dobavitelj, en standard kakovosti. Brez drugega prodajalca, brez zlaganja toleranc med komponentami.

Specifikacije izdelka

Tipične aplikacije

Kot proizvajalec in dobavitelj preciznih navojnih gredi za CNC obdelavo Tuoyuan Metal dobavlja gredi v razsutem stanju po neposrednih tovarniških cenah za:

Vodilni vijaki in gredi, združljive s krogličnimi vijaki, za CNC stroje in 3D tiskalnike

Motorne gredi z navojnimi konci za sklopke in jermenice

Komponente linearnega aktuatorja in električnega cilindra

Vezalne palice in nastavitveni vijaki za industrijsko opremo

Navojne komponente za avtomobilsko krmiljenje in vzmetenje

Podajalne gredi za tekstilne, pakirne in tiskarske stroje

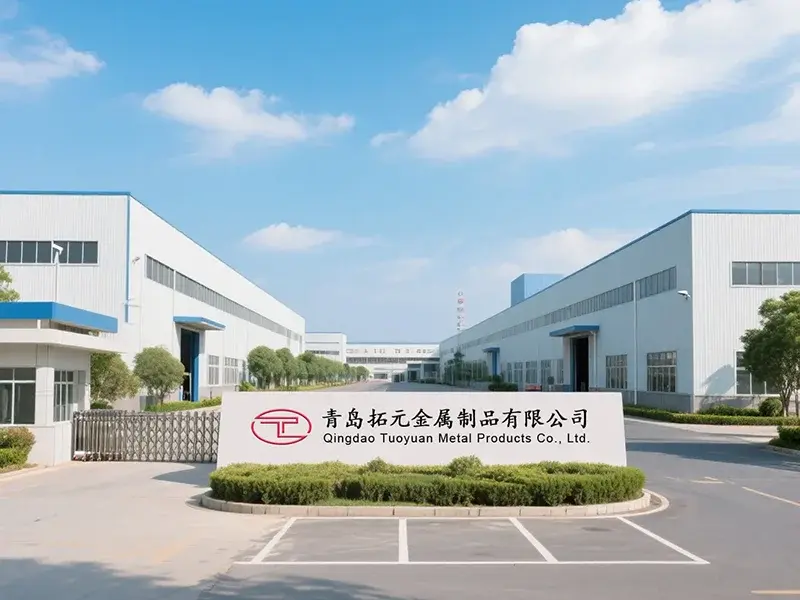

O nas

Natančna obdelava je naša glavna dejavnost

Podjetje Tuoyuan Metal je specializirano za natančno stružene dele in CNC strojno obdelane komponente – natančna navojna gred CNC obdelave je kvadratno v našem prostoru za krmiljenje. Deset let izkušenj s strojno obdelavo, 20 visokohitrostnih CNC stružnic, 5 obdelovalnih centrov in letna zmogljivost 100 milijonov kosov.

Preverjeno na severnoameriških trgih

60 % naše prodaje gre v Severno Ameriko, kjer stranke zahtevajo stroge tolerance in zanesljivo dostavo. 95-odstotna stopnja ponovnih nakupov pomeni, da naše stranke ponovno naročajo – najmočnejši certifikat kakovosti, kar jih obstaja.

Hitra, jasna komunikacija

Naša prodajna ekipa govori tekoče angleško in se odzove v 24 urah. Na težave s kakovostjo odgovorimo v 48 urah. Brez jezikovnih ovir, brez beganja.

Vgrajena inženirska podpora

Niste prepričani glede materiala ali toplotne obdelave? Pošljite nam svojo prijavo in priporočili vam bomo pravo oceno in postopek. Podpiramo od prototipa do masovne proizvodnje.

pogosta vprašanja

V: Ali izdelujete vodilne vijake? Kakšno natančnost lahko dosežete? O: Da — vodilni vijaki so ena od naših posebnosti. Standardni razred drži ±0,05 mm na 300 mm; stopnja natančnosti drži ±0,02 mm kumulativno napako naklona. Za večjo natančnost priporočamo kroglična vretena, ki jih lahko tudi dobavimo.

V: Ali lahko obdelate gred iz vzorca? O: Da, izvajamo obratno inženirstvo iz fizičnih vzorcev in risb. Izmerimo vzorec, izdelamo risbo in potrdimo z vami pred proizvodnjo.

V: Kakšno toplotno obdelavo priporočate za nit, odporno proti obrabi? O: Za večino CNC obdelave natančnih navojnih gredi in aktuatorjev je prava izbira indukcijsko utrjevanje bokov navoja na HRC 45–55 – trda površina, žilavo jedro. Za ekstremno obrabo je na voljo naogljičenje ali popolno utrjevanje.

V: Ali lahko zadržite toleranco premera, ki jo zahtevate? O: Da. Struženi premeri držijo ±0,02 mm; premeri tal držijo ±0,005 mm. Naši CNC-stroji imajo ponavljajočo se natančnost pozicioniranja ≤±0,003 mm, kar je bilo potrjeno s CMM pregledom za vsako serijo.

V: Kakšna je vaša MOQ in dobavni rok? O: Prototip MOQ je prilagodljiv (tudi 1–5 kosov). Proizvodnja MOQ od približno 500 kosov. Dobavni rok je v povprečju 15 dni, z mletjem in toplotno obdelavo 18–20 dni.
