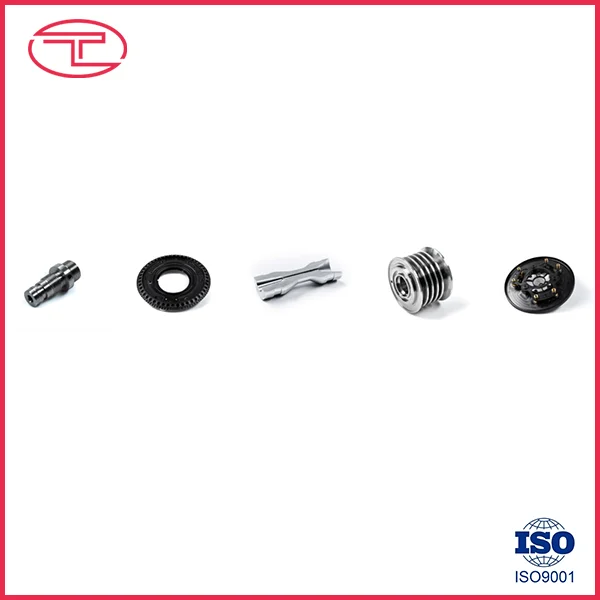

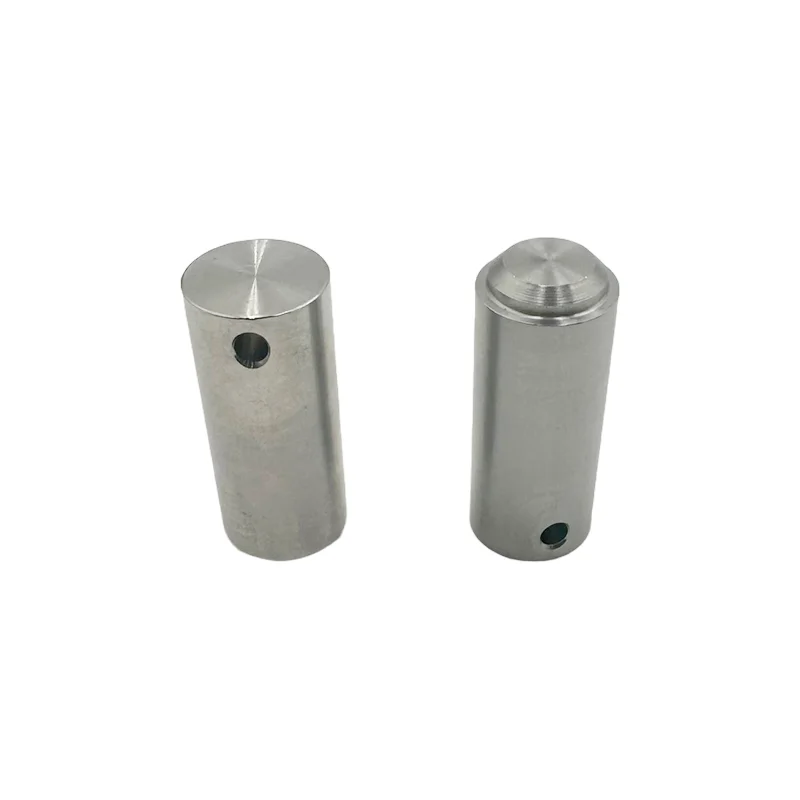

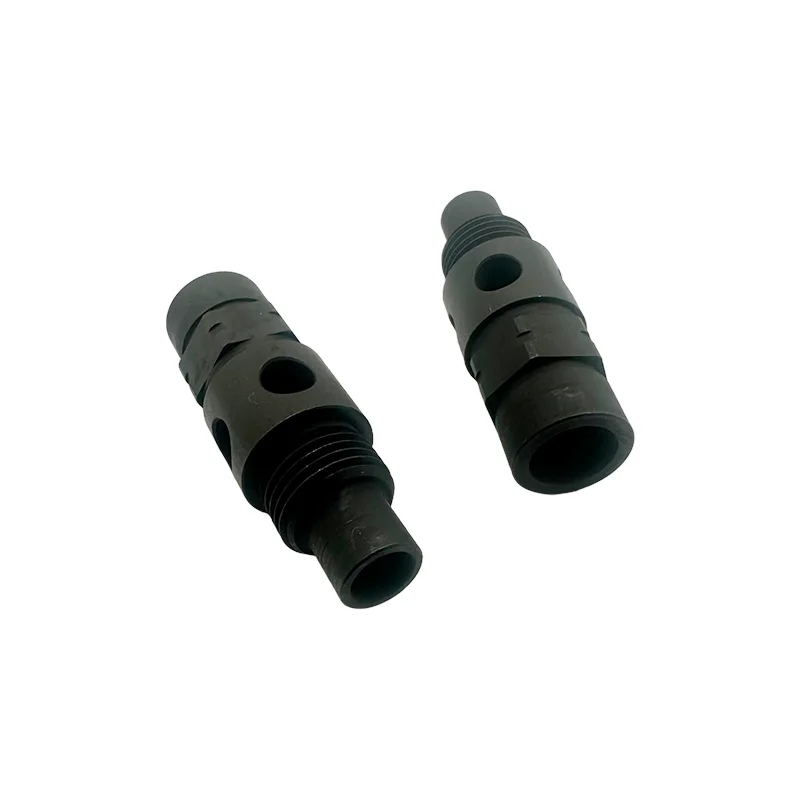

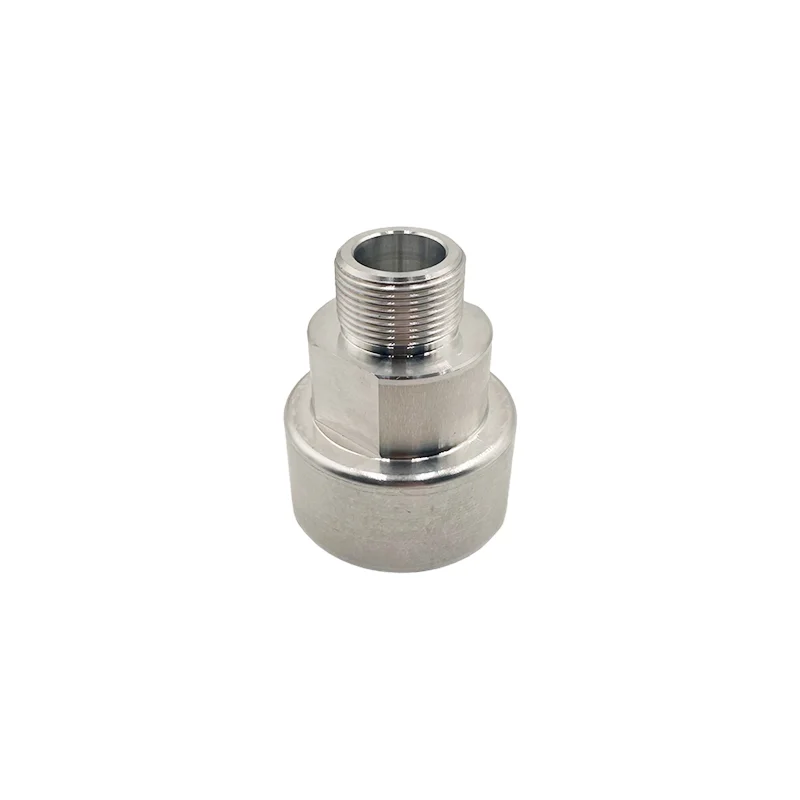

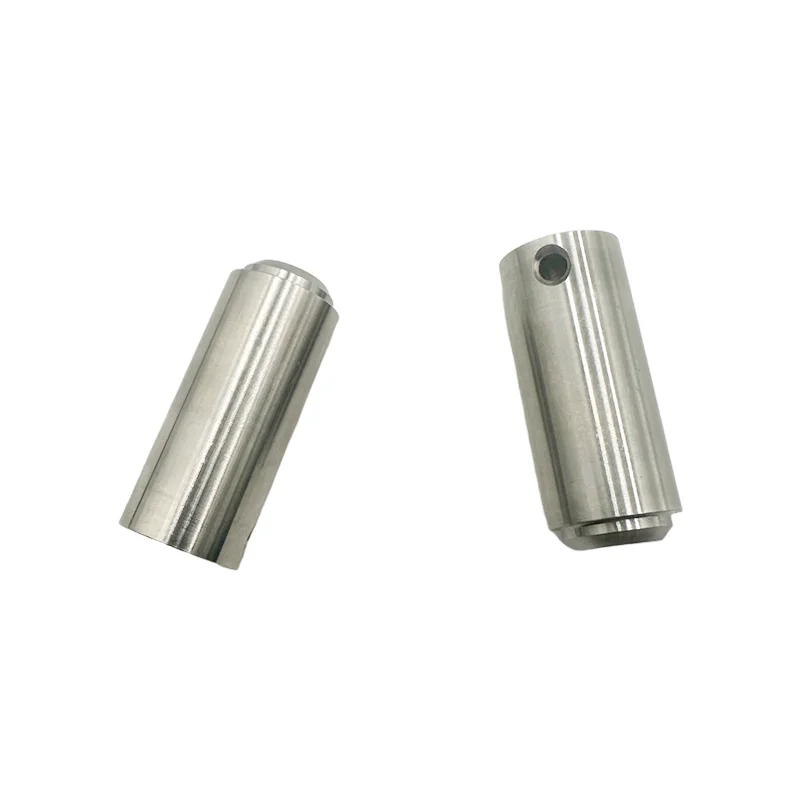

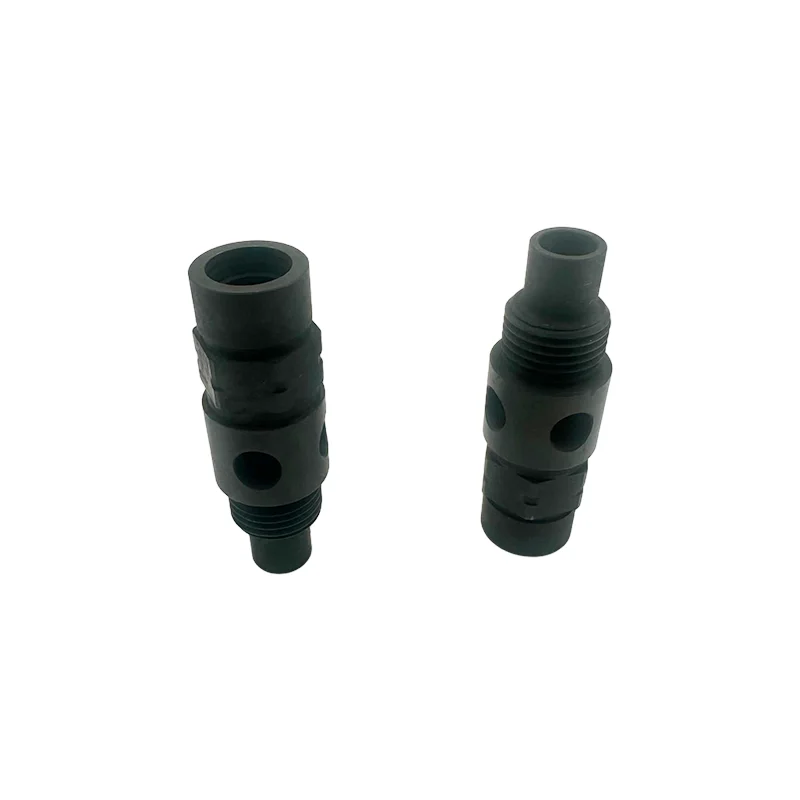

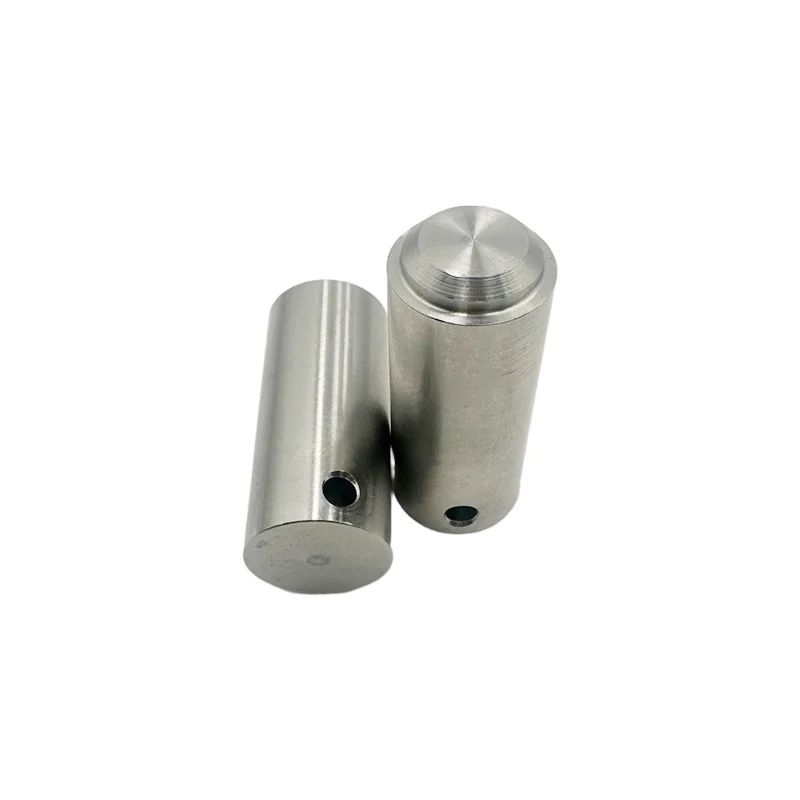

Kompleksni natančno struženi deli

Tuoyuan Metal je proizvajalec visokokakovostnih, kompleksnih natančno struženih delov. Strogo nadzorujemo vsako fazo proizvodnega procesa z uporabo vrhunskih materialov in naprednih, preizkušenih proizvodnih tehnik. Naše izdelke odlikuje izjemna natančnost – popolnoma se držijo vaših tehničnih risb in specifikacij po meri – z izjemno minimalnimi tolerancami.

Prednosti izdelka

(I) Visoko precizna obdelava

Tuoyuan Metal uporablja napredne CNC stružnice in postopke natančne obdelave. Naši zapleteni precizni struženi deli dosegajo izjemno visoko natančnost obdelave z dimenzijskimi tolerancami v izjemno ozkih mejah, nekateri izdelki pa se ponašajo z natančnostjo do ±0,001 mm. To zagotavlja popolno prileganje različnim kompleksnim montažnim okoljem, kar učinkovito izboljša splošno zmogljivost in stabilnost opreme. Na primer, pri izdelavi sestavnih delov letalskih motorjev takšni visoko natančni struženi deli zagotavljajo učinkovito delovanje in zanesljivost motorja.

(II) Zmožnosti obdelave kompleksnih oblik

Ukvarjamo se s širokim naborom zahtev za struženje zapletenih oblik. Ne glede na to, ali gre za dele z več koraki, nepravilno oblikovane površine, natančne navoje ali drobne ali globoke luknje, naša ekipa za obdelavo izkorišča svoje obsežne izkušnje in strokovno znanje, da doseže natančno obdelavo zapletenih oblik z natančnim programiranjem in optimiziranimi potemi obdelave. Za kritične komponente v medicinskih napravah, ki imajo zapletene notranje strukture in zapletene oblike, naši struženi deli popolnoma izpolnjujejo zahteve oblikovanja.

Postopek izdelave

1. Podpora za opremo za visoko natančno obdelavo: z uporabo uvoženih CNC stružnic (kot sta nemški DMG in japonski Mazak) in večosnih obdelovalnih centrov se oprema ponaša z natančnostjo pozicioniranja ±0,001 mm in ponovljivostjo ±0,0005 mm, kar zagotavlja strojno osnovo za visoko natančno obdelavo. Za različne vrste delov je na voljo posebna oprema:

Deli gredi: z uporabo CNC stružnic z drsnimi glavami se večprocesna obdelava, vključno z zunanjimi premeri, notranjimi luknjami, navoji in utori, izvede v eni nastavitvi, s čimer se odpravijo napake, povezane z več nastavitvami.

Kompleksni in nepravilni deli: s petosnim stružno-rezkalnim centrom lahko sistem istočasno izvaja struženje, rezkanje, vrtanje in narezovanje navojev ter rešuje kompleksne ukrivljene površine (kot so sferične in vijačne površine), ki jih je težko obdelati s tradicionalno opremo.

2. Tehnologija obdelave mikro delov: z uporabo visoko natančne pnevmatske vpenjalne glave (natančnost vpenjanja ≤ 0,002 mm) in mikroorodja (najmanjši premer rezila 0,1 mm) lahko ta sistem obdeluje mikro gredi in mikro luknje s premeri v razponu od 0,1 do 5 mm, medtem ko ohranja koaksialnost lukenj ≤ 0,003 mm.

Preprečevanje deformacije tankostenskih delov: uporaba pristopa "nizkega parametra rezalne sile + pomožna podpora". Na primer, pri obdelavi tankostenskega tulca iz aluminijeve zlitine debeline 0,1 mm je deformacija dela nadzorovana na ≤ 0,005 mm z optimizacijo rezalne hitrosti (800–1000 m/min), podajalne hitrosti (0,01–0,02 mm/r) in uporabo elastičnih podpornih vpenjal.

Tehnologija obdelave globokih lukenj: z uporabo notranje hlajenega svedra za globoke luknje (tlak hladilnega olja 10-15MPa) lahko ta sistem obdela globoke luknje z razmerjem med globino in premerom do 20:1 (npr. luknja s premerom 5 mm in globino 100 mm). 100 mm), zagotovite ravnost luknje ≤0,01 mm/100 mm in hrapavost površine Ra0,4 μm.

Aplikacija

1. Letalstvo

Uporablja se predvsem v osnovnih sistemih letalske in vesoljske opreme, vključno z:

Motorni sistemi

Sistemi podvozja

Letalska oprema (kot so inercialni navigacijski sistemi)

2. Medicinski pripomočki

Scenariji uporabe, ki se prilagajajo strogim zahtevam glede natančnosti in biokompatibilnosti medicinskih pripomočkov, vključujejo:

Medicinski pripomočki za vsaditev

Kirurški instrumenti (kot so laparoskopi in zobni ročniki)

Diagnostična oprema (kot so CT naprave)

3. Elektronske komunikacije

Storitveni scenariji izpolnjujejo zahteve glede visoke frekvence in visoke stabilnosti elektronske komunikacijske opreme:

Oprema bazne postaje 5G

Oprema za proizvodnjo polprevodnikov

Potrošniška elektronika (kot so mobilni telefoni)

4. Avtomobilizem

Aplikacije, ki pomagajo pri izboljšavah zmogljivosti in zmanjšanju teže vozila, vključujejo:

Nova energetska vozila (motorji, komponente, povezane z baterijami)

Vozila na tradicionalna goriva (motorji, prenosni sistemi)

Inteligentne vozne naprave (kot je lidar)
