Kako natančno struženi deli omogočajo manjša robotska kirurška orodja?

Robotski kirurški sistemi se krčijo. Naslednja generacija laparoskopskih in mikrokirurških robotov uporablja instrumente s premerom pod 3 mm – dovolj majhne za krmarjenje po občutljivi anatomiji, a dovolj močne za oprijem, rezanje in šivanje. Da bi to dosegli, je treba temeljito premisliti o vsaki komponenti, še posebej o elementih mehanskega prenosa znotraj zapestja orodja. Odgovor se skriva vnatančno struženi deli– drobne, kompleksne geometrije, strojno obdelane do toleranc, ki si jih pred desetletjem ni bilo mogoče predstavljati. Ta članek pojasnjuje, kako visoko natančno CNC struženje ustvari miniaturne gredi, zatiče in ohišja, ki omogočajo submilimetrska robotska orodja – in kaj morajo vodje nabave iskati pri dobavitelju.

Izziv miniaturizacije v robotski kirurgiji

Tipičen robotski kirurški instrument vsebuje do 20 gibljivih delov znotraj cevi, manjše od svinčnika. Vsak del mora:

• Odporen na večkratno sterilizacijo (avtoklav, gama sevanje)
• Prenos navora s skoraj ničelno zračnostjo
• Prilega se znotraj debeline stene do 0,15 mm
• Cena nižja od običajnih strojno obdelanih komponent – ​​ker so instrumenti pogosto za enkratno uporabo ali omejeno ponovno uporabo

Tradicionalne metode strojne obdelave (žigosanje, preprosto struženje) ne morejo ohraniti zahtevane koncentričnosti, končne obdelave površine ali mikroelementov. Natančno struženi deli – izdelani na CNC stružnicah švicarskega tipa z aktivnim orodjem – rešujejo te težave s kombiniranjem struženja, rezkanja in vrtanja v enem ciklu, pri čemer dosegajo tolerance ±0,005 mm ali več.

Trije ključni načini Natančno struženi deli omogočajo miniaturizacijo

1.Mikro-gredi in pogonski zatiči

Zapestje kirurškega robota uporablja kable ali potisne palice za artikulacijo končnega efektorja. Ti se povezujejo z majhnimi zatiči in gredi – pogosto premera 0,5 mm do 2 mm. Natančno stružen del lahko vključuje:

• Utori za pritrdilne obroče (širina 0,2 mm, globina 0,05 mm)
• Šestkotni ali kvadratni konci za prenos navora
• Križne luknje (premera 0,3 mm) za stiskanje kablov

Zakaj je natančnost pomembna: odstopanje 2 µm v 1 mm zatiču povzroči 0,2° kotne napake – kar je nesprejemljivo, ko kirurg šiva 0,5 mm krvno žilo.

2. Tankostenske cevaste komponente

Zgibni spoji zahtevajo ohišja in puše z debelino stene pod 0,2 mm. Običajno obračanje povzroči šklepetanje ali zrušitev. Švicarsko struženje z visokotlačnim hladilnim sredstvom in orodjem iz karbidne trdine zagotavlja stabilno, ponovljivo tanko stenonatančno struženi delibrez sekundarnega razigljevanja.

3. Kompleksna geometrija v eni postavitvi

Oblikovalci robotskih orodij želijo kombinirane funkcije: navoje, stožce, spodreze in ravnine – vse na enem delu. Natančno struženi deli, izdelani na večosnih stružnicah, odpravljajo več nastavitev in zagotavljajo geometrijsko doslednost. Na primer, konico trokarja s spiralnim pogonskim utorom in proksimalno prirobnico je mogoče obdelati v manj kot 40 sekundah.

Tabela parametrov – kritične specifikacije za natančno stružene dele kirurškega razreda

Skriti stroški nedoslednih natančno struženih delov

Proizvajalci originalne opreme za medicinske pripomočke se pogosto osredotočajo na tolerance sestavljanja, medtem ko podcenjujejo vpliv posameznih natančno struženih delov. Primer iz resničnega sveta: proizvajalec kirurškega spenjalnika je imel 12 % napak na terenu zaradi 0,5 mm zatiča z nedosledno globino utora. Dobavitelj zatičev je zahteval ±0,01 mm, vendar je dostavil ±0,025 mm. Prehod na dobavitelja, ki nadzoruje vsako serijo s 100-odstotnim optičnim sortiranjem, je zmanjšal stopnjo napak na 0,2 %.

Ključne lekcije:

• Meritve so pomembne – zahtevajte poročila o laserskem mikrofonu ali sistemu za vid, ne le o kalibrih.
• Certificiranje materiala – Kirurški instrumenti zahtevajo popolno sledljivost (EN 10204 3.1).
• Konzistenca površinske obdelave – na grobih mestih so bakterije; navedite Ra in Rz.

Zakaj Tuoyuan razume zahteve kirurške miniaturizacije

Qingdao Tuoyuan Metal Co., Ltd. je več kot desetletje porabil za razvoj zmogljivosti natančne obdelave kovin. Za razliko od splošnih strojnih delavnic se Tuoyuan osredotoča na točno tiste tehnologije, ki jih potrebuje kirurška robotika:

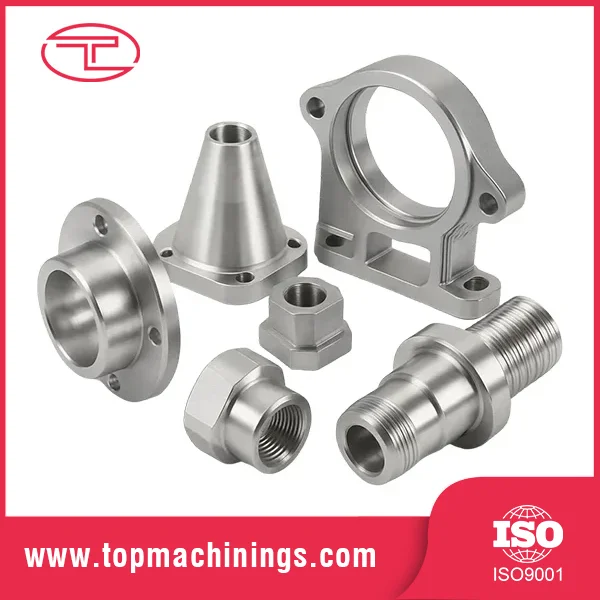

• CNC stružni deli (švicarska in fiksna glava) za mikro gredi, zatiče in tulce
• CNC rezkalni deli za kompleksne funkcije ohišja
• Vtiskovanje in kovanje za stroškovno učinkovite serijske komponente
• Površinska obdelava (galvanizacija, prašno lakiranje, poliranje) – čeprav kirurška orodja pogosto določajo elektropoliranje ali pasivacijo, kar lahko Tuoyuan uredi prek certificiranih partnerjev

Tuoyuan deluje v skladu s standardom ISO 9001 s celotno dobavno verigo od surovine do končnega dela. Njihova filozofija »odličnost v vsaki podrobnosti« pomeni, da je vsak natančno stružen del pregledan z digitalno merilno opremo, zapisi o serijah pa se hranijo več kot 10 let – bistveno za sledljivost medicinskih pripomočkov.

Eno praktično orodje – preprost kontrolni seznam za iskanje virov

Pri ocenjevanju vira natančnih struženih delov za robotske kirurške naprave zahtevajte:

• Analiza kopičenja toleranc za vašo najbolj kritično funkcijo.
• Trije naključni deli vzorca, izmerjeni s CMM ali laserskim mikrofonom.
• Certifikat materiala, ki prikazuje številko serije in kemično sestavo.
• Zmogljivost procesa (Cpk) – za premer in koncentričnost je Cpk ≥1,33 varen prag.

Tuoyuan ponuja vse štiri kot standard.

Majhni deli, velikanski preskok za kirurgijo

Trend k manjšim, pametnejšim robotskim kirurškim orodjem je neustavljiv. Vendar tega ne bo mogoče doseči s preprostim zmanjšanjem obstoječih načrtov. Zahtevanatančno struženi deliki so mikro velikosti, makronatančni in proizvedeni dosledno v velikih količinah. Za vodje nabave je najboljša strategija sodelovanje s podjetjem za obdelavo kovin, ki ima dokazano strokovno znanje in izkušnje na področju CNC struženja, celotno lastno procesno verigo in sistem kakovosti, ki ničesar ne prepušča naključju.

Pošljite svojo najzahtevnejšo risbo mikrokomponent naTuoyuanza pregled izvedljivosti in vzorčenje. Uporabite zgornjo tabelo parametrov, da določite tolerance in zahtevate poročilo o zmogljivosti procesa. Pravi dobavitelj natančno struženih delov lahko vaš razvojni čas skrajša za polovico – in uresniči vaše kirurško orodje naslednje generacije.
