Kaj so natančno struženi deli iz titana in zakaj so pomembni v proizvodnji?

1. Kaj so natančno struženi deli iz titana?

Natančno struženi deli iz titanaso komponente, izdelane z odstranjevanjem materiala iz vrtečega se titana s pomočjo specializirane opreme za struženje. Sistemi računalniškega numeričnega krmiljenja (CNC) vodijo rezalna orodja za izdelavo natančnih premerov, dolžin, utorov, navojev, izvrtin in drugih določenih lastnosti.

Za razliko od kovinskih komponent za splošno uporabo so natančno struženi deli zasnovani tako, da ustrezajo določenim inženirskim zahtevam. Njihove dimenzije in površinski pogoji lahko neposredno vplivajo na učinkovitost tesnjenja, poravnavo sklopa, rotacijsko gibanje, zanesljivost pritrditve in življenjsko dobo opreme.

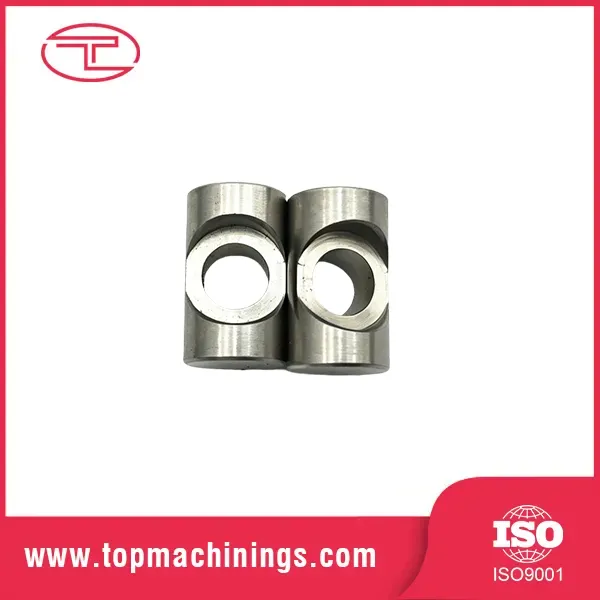

Tipični primeri vključujejo titanove gredi, puše, puše, zatiče, navojne priključke, distančnike, konektorje in cilindrične komponente po meri. Odvisno od risbe lahko del zahteva samo struženje ali dodatno rezkanje, vrtanje, vrezovanje navojev, brušenje in končno obdelavo površine.

Kaj naredi struženi del resnično natančno izdelan?

• Dimenzijska natančnost:Kritični premeri, dolžine in izvrtine ostanejo znotraj določenih toleranc.
• Geometrijski nadzor:Zahteve v zvezi s koncentričnostjo, odtekom, okroglostjo in drugimi geometrijskimi značilnostmi se po potrebi nadzorujejo.
• Kakovost površine:Funkcionalne površine izpolnjujejo določene zahteve glede hrapavosti in končne obdelave.
• Konzistenca materiala:Razred titana in stanje materiala ustrezata tehnični specifikaciji.
• Ponovljivost:Proizvodni procesi ohranjajo dosledne rezultate v odobrenih serijah.

Za kupce cilj ni le pridobiti komponento iz titana. Pridobiti je treba komponento, ki ustreza sestavu, deluje zanesljivo v svojem delovnem okolju in jo je mogoče dosledno izdelati v zahtevani količini.

2. Zakaj je titan pomemben pri natančni proizvodnji?

Titan je izbran, kadar običajne kovine ne morejo zagotoviti zahtevane kombinacije mehanske zmogljivosti, teže in odpornosti na okolje. Njegove prednosti so še posebej dragocene v kompaktnih sklopih, kjer mora vsaka komponenta zagotavljati zanesljivo delovanje brez dodajanja nepotrebne mase.

Visoka trdnost z majhno težo

Titanove zlitine nudijo ugodno razmerje med trdnostjo in težo. V primerjavi z mnogimi jekli lahko titanove zlitine zagotovijo znatne prihranke teže, hkrati pa ohranijo trdnost, potrebno za ustrezno oblikovane komponente. Zaradi tega so privlačni za vesoljsko strojno opremo, lahke mehanizme in prenosno opremo.

Odlična odpornost proti koroziji

Titan naravno tvori zaščitni oksidni film, ki prispeva k njegovi odpornosti proti koroziji v številnih okoljih. Odvisno od razreda in pogojev uporabe je lahko primeren za pomorsko opremo, sisteme kemične obdelave in komponente, ki so izpostavljene vlagi ali korozivnim medijem.

Kljub temu je treba združljivost vedno oceniti glede na dejanske kemikalije, temperature, razmere v špranjah in delovne pritiske. Nobena posamezna vrsta titana ni primerna za vsako okolje.

Zanesljivo delovanje v zahtevnih aplikacijah

Ustrezno izbrane komponente iz titana lahko zagotovijo uporabno kombinacijo mehanske trdnosti, odpornosti proti koroziji in dolgoročne funkcionalne zanesljivosti. Nekatere vrste titana nudijo tudi dobro biokompatibilnost, čeprav medicinska uporaba zahteva dodatne materiale, proizvodnjo in regulativni nadzor.

Potencial za dolgoročno vrednost

Titan običajno stane več za nakup in obdelavo kot običajne alternative iz aluminija ali jekla. Vendar je treba njegovo vrednost oceniti v celotni življenjski dobi komponente. Nižja teža, zmanjšano vzdrževanje, povezano s korozijo, in prednosti, specifične za uporabo, lahko upravičijo začetno naložbo.

Najbolj ekonomična rešitev ni nujno material z najnižjo ceno na enoto. To je material, ki izpolnjuje funkcionalne zahteve aplikacije brez nepotrebne obdelave ali pretiranih specifikacij.

3. Katere razrede titana bi morali upoštevati?

Izbira materiala vpliva na trdnost, odpornost proti koroziji, obdelovalnost, stroške in skladnost s specifikacijami kupcev. Dve pogosti izbiri sta komercialno čisti titan stopnje 2 in titanova zlitina Ti-6Al-4V, splošno znana kot stopnja 5. Drugi razredi so lahko bolj primerni za posebne kemične, strukturne ali regulirane aplikacije.

Tabela ponuja splošen vodnik za izbiro in ne nadomešča inženirske odobritve. Razredi materiala, pogoji dobave in nacionalni ali industrijski standardi niso samodejno zamenljivi. Kupci morajo navesti točen razred, veljavni standard in zahtevano materialno stanje.

Kako se lahko izognete napakam pri izbiri materiala?

• Ugotovite dejanske obremenitve, temperaturno območje in okoliško okolje.
• Potrdite, ali so odpornost proti koroziji, trdnost, odpornost proti utrujenosti ali teža glavna zahteva.
• Preglejte materialni standard in morebitne omejitve, specifične za stranko.
• Potrdite, ali so potrebni materialni certifikati in sledljivost serije.
• Prosite proizvajalca, da pregleda razpoložljivost materiala, preden odobri razpored proizvodnje.

Izbira kakovosti zgolj zato, ker je opisana kot visoko trdna ali odporna proti koroziji, lahko poveča stroške, ne da bi izboljšala končni izdelek. Bistvene odločitve morajo temeljiti na merljivih operativnih zahtevah.

4. Kako se proizvajajo natančno struženi deli iz titana?

Zanesljivo struženje titana zahteva nadzorovan potek dela, ki povezuje inženirski pregled, pripravo materiala, strojno obdelavo, pregled in končno dostavo. Vsaka stopnja pomaga preprečiti napake, ki bi se sicer lahko pojavile med montažo ali delovanjem na terenu.

1. korak: Pregled risb in ocena dizajna

Proizvajalec pregleda tehnično risbo, tridimenzionalni model, kritične dimenzije, navoje, površinske zahteve in količino proizvodnje. Morebitne težave vključujejo nepotrebno ozke tolerance, nedostopne funkcije, tanke stene in zapletene notranje geometrije.

Zgodnje povratne informacije inženirjev pomagajo prepoznati spremembe, ki bi lahko poenostavile strojno obdelavo brez ogrožanja delovanja.

2. korak: Priprava materiala

Surovina je izbrana glede na določeno kakovost titana, obliko zaloge, dimenzije in stanje materiala. Po potrebi se certifikati in identifikacijski zapisi preverijo pred začetkom proizvodnje.

3. korak: CNC struženje

Med CNC struženjem se obdelovanec vrti, medtem ko rezalna orodja odstranjujejo material v skladu s programiranim zaporedjem obdelave. Odvisno od zasnove lahko postopek ustvari zunanje premere, ramena, utore, izvrtine in druge rotacijske značilnosti.

Ustrezen prijem, geometrija orodja, rezalni parametri in dovod hladilne tekočine so bistveni za stabilno proizvodnjo.

4. korak: Sekundarne operacije

Nekatere komponente zahtevajo dodatno rezkanje, vrtanje, narezovanje, rezanje navojev, brušenje ali odstranjevanje robov. Te operacije morajo biti usklajene za zaščito kritičnih površin in vzdrževanje dimenzijskih razmerij med značilnostmi.

5. korak: pregled in končna obdelava

Končane komponente se preverijo glede na risbo in zahteve glede nakupa. Odvisno od uporabe lahko to vključuje merjenje dimenzij, pregled navojev, testiranje površinske hrapavosti, vizualni pregled in pregled dokumentacije materiala.

Vsako določeno končno obdelavo je treba oceniti glede združljivosti s kakovostjo titana, funkcionalnimi zahtevami in poznejšimi postopki sestavljanja.

6. korak: Pakiranje in dostava

Deli morajo biti očiščeni in zapakirani na način, ki ščiti navoje, tesnilne površine in natančne lastnosti. Jasno označevanje in zapisi o sledljivosti lahko poenostavijo prevzemno inšpekcijo in upravljanje zalog.

5. Katere izzive strojne obdelave bi morali kupci razumeti?

Titan se lahko uspešno obdeluje, vendar se njegovo obnašanje razlikuje od obnašanja mnogih običajnih inženirskih kovin. Razumevanje teh razlik pomaga kupcem bolj realistično oceniti ponudbe, proizvodne načrte in proizvodne zmogljivosti.

Koncentracija toplote in obraba orodja

Titan ima razmeroma nizko toplotno prevodnost, zato se lahko toplota koncentrira v bližini območja rezanja. To lahko pospeši obrabo orodja in vpliva na kakovost površine, če pogoji rezanja in hlajenje niso ustrezno nadzorovani.

Ustrezna rezalna orodja, stabilni obdelovalni parametri, učinkovito dovajanje hladilne tekočine in pravočasna zamenjava orodij pomagajo ohranjati doslednost procesa.

Elastično okrevanje in dimenzionalna variacija

Elastično obnašanje titana lahko povzroči, da se material po odstranitvi rezalnih sil vrne nazaj. Tankostenske komponente in vitke gredi so še posebej občutljive na delovni pritisk in rezalne sile.

Skrbno načrtovanje vpenjala, ustrezna zaporedja obdelave in vmesne meritve lahko pomagajo zmanjšati popačenje in izboljšati nadzor dimenzij.

Nadzor čipov in površinske napake

Nenadzorovani ostružki lahko motijo ​​strojno obdelavo, poškodujejo končne površine in motijo ​​avtomatizirano proizvodnjo. Nepravilni pogoji orodja lahko povzročijo tudi trganje površine, nabiranje materiala na rezalnem robu ali neskladne končne obdelave.

Učinkovito odvajanje ostružkov in pregledovanje kritičnih površin sta zato pomembna dela procesa.

Višji proizvodni stroški

Cena titanovega materiala, čas obdelave, poraba orodja in zahteve glede pregledov lahko vplivajo na ceno končne komponente. Ozke tolerance, zapletene lastnosti in zahtevna dokumentacija lahko še povečajo stroške.

Kupci lahko pogosto izboljšajo stroškovno učinkovitost s poenostavitvijo nefunkcionalnih funkcij, izogibanjem nepotrebno ozkim tolerancam in izbiro ustrezne proizvodne količine.

6. Kako lahko določite prave tolerance?

Tolerance določajo, koliko se lahko proizvedena dimenzija razlikuje, medtem ko ostane sprejemljiva. Pri natančno struženih delih iz titana je ustrezna toleranca odvisna od značilnosti, materiala, geometrije, metode izdelave, zmožnosti pregleda in funkcionalnih zahtev.

Univerzalne tolerance, ki bi veljala za vsako komponento iz titana, ni. Naslednji primeri ponazarjajo, kako lahko kupci organizirajo svoje zahteve, namesto da bi zagotovili določeno proizvodno zmogljivost.

Ozke tolerance uporabite le tam, kjer so potrebne

Uporaba zelo ozkih toleranc za vsako dimenzijo lahko poveča čas obdelave, napor pri pregledu in tveganje zavrnitve. Bolj praktičen pristop je identificirati značilnosti, ki neposredno vplivajo na sestavljanje, tesnjenje, vrtenje ali prenos obremenitve.

Na primer, ležajni sedež lahko zahteva strožji nadzor dimenzij kot nefunkcionalna zunanja rama. Končne zahteve mora določiti projektant in jih pred odobritvijo proizvodnje preveriti pri proizvajalcu.

Pred naročilom potrdite metode pregleda

Vprašajte, kako bodo kritične dimenzije izmerjene in zabeležene. Odvisno od dela lahko primerne metode vključujejo kalibrirane mikrometre, merila izvrtin, merila navojev, instrumente za površinsko hrapavost, optične merilne sisteme ali koordinatne merilne stroje.

Dobavitelj mora potrditi, da je predlagana metoda pregleda ustrezna za navedeno toleranco in geometrijo.

7. Katere industrije uporabljajo komponente, stružene iz titana?

Natančno struženi deli iz titana se uporabljajo v panogah, kjer zmogljivost materiala, odpornost proti koroziji, majhna teža ali posebni delovni pogoji upravičujejo njihove stroške.

Aerospace in letalstvo

Izbrani letalski in vesoljski sistemi uporabljajo komponente iz titana za na težo občutljive strukture, pritrdilne elemente, gredi, priključke in drugo natančno strojno opremo. Te aplikacije lahko zahtevajo stroge specifikacije materiala, sledljivost in dokumentirane inšpekcijske postopke.

Medicinska oprema

Titan se uporablja v nekaterih medicinskih instrumentih, komponentah opreme in izdelkih, povezanih z vsadki. Aplikacije, ki vključujejo stik s pacientom ali implantacijo, zahtevajo ustrezne stopnje materiala, validirane postopke in veljavne regulativne kontrole. Samo strojna obdelava titana za splošne namene ne dokazuje medicinske primernosti.

Pomorska in kemična predelava

Komponente iz titana, odporne proti koroziji, so lahko uporabne v izbranih pomorskih sistemih, opremi za ravnanje s tekočinami in napravah za kemično obdelavo. Pri izbiri stopnje je treba upoštevati dejansko kemijo tekočine, temperaturo, tlak in delovno okolje.

Industrijski stroji in avtomatizacija

Zatiči, tulci, konektorji, gredi in natančni priključki lahko izkoristijo mehanske lastnosti titana v specializiranih strojih, avtomatizirani opremi in kompaktnih mehanizmih.

Energetska in visokozmogljiva oprema

Nekateri energetski sistemi in visoko zmogljivi izdelki uporabljajo komponente iz titana, kjer je pomembna teža, odpornost proti koroziji ali mehanska zmogljivost. Specifikacija zasnove in materiala mora odražati dejanske obremenitve aplikacije in izpostavljenost okolja.

V teh panogah je najprimernejša zasnova komponente tista, ki uravnoteži tehnične zahteve z možnostjo izdelave, potrebami po pregledih in skupnimi stroški.

8. Kako lahko preverite kakovost delov?

Dokončana komponenta je lahko videti pravilna, medtem ko še vedno ne izpolnjuje zahtev glede dimenzij ali materiala. Strukturiran proces kakovosti pomaga kupcem preveriti, ali so dostavljeni natančno struženi deli iz titana skladni z odobreno specifikacijo.

Preglejte identifikacijo materiala in sledljivost

Potrdite razred, veljavni standard materiala in zahtevano stanje materiala. Kjer je določeno, zahtevajte potrdila o preskusu materiala in zagotovite, da je dokumentacijo mogoče povezati z dostavljeno proizvodno serijo.

Preverite kritične dimenzije

Inšpekcijski zapisi morajo identificirati izmerjene lastnosti in dokazati skladnost z veljavnimi zahtevami za risbo. Pri zahtevnih projektih se vnaprej dogovorite o obliki poročila o pregledu, načrtu vzorčenja in merilih sprejemljivosti.

Ocenite kakovost površine in niti

Preglejte funkcionalne površine glede ustreznih napak in preverite, ali navoji ustrezajo podanemu standardu. Odstranjevanje robov in čiščenje ne sme poškodovati tesnilnih robov, spojnih površin ali drugih kritičnih elementov.

Potrdite sistem kakovosti

Vprašajte, ali proizvajalec vzdržuje dokumentirane postopke za nadzor proizvodnje, neskladne izdelke, kalibracijo opreme in korektivne ukrepe. Certifikate je treba preveriti glede obsega in veljavnosti, namesto da bi jih izhajali iz dobaviteljevih splošnih tržnih izjav.

• Odobrena inženirska risba in revizijska kontrola.
• Identifikacija materiala in zahtevani certifikati.
• Dokumentiran dimenzijski in vizualni pregled.
• Določena merila sprejemljivosti in obravnavanje neskladnosti.
• Ustrezno pakiranje, označevanje in identifikacija serije.

Ti ukrepi pomagajo zmanjšati spore pri prejemu, nepričakovane težave pri sestavljanju in tveganje nedoslednih proizvodnih serij.

9. Kako lahko izberete zanesljivega dobavitelja?

Izbira dobavitelja za natančno stružene dele iz titana zahteva več kot le primerjavo cen na enoto. Kupci bi morali oceniti, ali proizvajalec razume aplikacijo, lahko izdela zahtevano geometrijo in ima inšpekcijski postopek, ki je primeren za stopnjo tveganja projekta.

Ocenite ustrezne proizvodne izkušnje

Vprašajte, ali ima dobavitelj izkušnje z navedenim titanom, podobnimi dimenzijami delov, zahtevanimi tolerancami in obsegom proizvodnje. Izkušnje z drugo kovino ne dokazujejo samodejno enakovredne zmogljivosti titana.

Pregled inženirske komunikacije

Zanesljiv dobavitelj bi moral biti sposoben prepoznati nejasne zahteve za risanje, razpravljati o proizvodnih tveganjih in razložiti kompromise med tolerancami, proizvodnimi metodami in stroški.

Primerjajte popolne ponudbe

Zagotovite, da ponudbe zajemajo enako kakovost materiala, količino, zahteve za inšpekcijo, končne postopke, pakiranje in pogoje dostave. Nižja začetna cena lahko izključuje pomembne storitve ali predvideva manj zahtevne specifikacije.

Ocenite doslednost proizvodnje

Za ponovna naročila se pogovorite o procesni dokumentaciji, nadzoru sprememb, sledljivosti serije in o tem, kako se spremljajo variacije dimenzij. Doslednost postane še posebej pomembna, ko se komponente uporabljajo v sklopih z omejenim odmikom ali strogimi zahtevami glede zmogljivosti.

Sodelujte z jasno opredeljenim proizvodnim partnerjem

Pri ocenjevanju podjetja Qingdao Tuoyuan Metal Products Co., Ltd. za projekt titanove komponente bi morali kupci zagotoviti tehnično risbo, zahteve glede materiala, ciljno količino in pričakovanja inšpekcije, tako da je mogoče pred oddajo naročila pregledati posebne proizvodne zahteve.

Kot pri vsakem ocenjevanju dobavitelja potrdite ustrezne zmogljivosti strojne obdelave, dogovore o nabavi materiala, kakovostno dokumentacijo in zaveze glede dostave za dejanski projekt, namesto da se zanašate na splošne opise izdelkov.

10. Kateri dejavniki vplivajo na proizvodne stroške?

Stroški natančno struženih delov iz titana so odvisni od celotnega proizvodnega procesa, ne le od teže surovine. Razumevanje glavnih povzročiteljev stroškov pomaga ekipam za nabavo pripraviti uporabnejše zahteve za ponudbo in se izogniti nepotrebnim izdatkom.

Pripravite popolno zahtevo za ponudbo

Za pridobitev smiselnih in primerljivih ponudb vključite naslednje informacije:

• 2D inženirska risba in, kjer je na voljo, 3D model.
• Natančen razred titana in specifikacija materiala.
• Zahtevane tolerance, površinska obdelava in podrobnosti navojev.
• Količina prototipa in pričakovani obseg ponovnega naročila.
• Inšpekcijska poročila, certifikati in zahteve glede sledljivosti.
• Zahtevana končna obdelava, pakiranje, lokacija dostave in ciljni datum.

Popolne informacije dobaviteljem omogočajo, da ocenijo izvedljivost in prepoznajo dejavnike stroškov, preden se proizvodnja začne. Prav tako zmanjša verjetnost nesporazumov o zamenjavah materiala, obsegu inšpekcijskih pregledov in pričakovanih dobavah.

11. Pogosto zastavljena vprašanja

Zaključek

Natančno struženi deli iz titana ponujajo dragocene prednosti, ko je delovanje komponent odvisno od razmerja med trdnostjo in težo, odpornosti proti koroziji, dimenzijske natančnosti in zanesljivosti specifične aplikacije. Doseganje teh prednosti zahteva ustrezno izbiro materiala, nadzorovano CNC obdelavo, realne tolerance in kakovosten postopek, ki ustreza predvideni uporabi komponente.

Za inženirske ekipe in strokovnjake za nabavo se najučinkovitejša strategija iskanja virov začne z jasno tehnično specifikacijo in informirano primerjavo proizvodnih zmogljivosti, zahtev glede inšpekcij, stroškov in obveznosti dostave. Zgodnja obravnava teh dejavnikov lahko zmanjša stroške, ki se jim je mogoče izogniti, in izboljša doslednost končnih komponent.
