Kaj so zapleteni natančno struženi deli in kako izboljšajo delovanje komponent?

Kompleksni natančno struženi deliso inženirske komponente, izdelane z naprednimi postopki struženja za doseganje zahtevne dimenzijske natančnosti, ponovljivosti, kakovosti površine in geometrijske kompleksnosti. Široko se uporabljajo v avtomatizaciji, strojih, avtomobilskih sistemih, elektroniki, medicinski opremi, hidravličnih sistemih in drugih aplikacijah, kjer običajne standardne komponente morda ne zagotavljajo zahtevanega prileganja ali zmogljivosti. Ta priročnik razlaga njihovo strukturo, proizvodni proces, možnosti materiala, tolerance, površinske obdelave, zahteve za inšpekcijo, premisleke glede oblikovanja in prakse pridobivanja virov, s čimer pomaga inženirjem in nabavnim ekipam zmanjšati proizvodna tveganja in izbrati primerno proizvodno rešitev.

Kazalo

1. Kaj so zapleteni natančno struženi deli?
2. Kaj naredi struženi del kompleksen?
3. Kako se izdelujejo zapleteni natančno struženi deli?
4. Katere materiale je mogoče uporabiti?
5. Kako se nadzirajo natančnost in tolerance?
6. Zakaj je površinska obdelava pomembna?
7. Kako se pregledajo natančno struženi deli?
8. Kako naj inženirji načrtujejo te komponente?
9. Kje se uporabljajo zapleteni natančno struženi deli?
10. Kaj naj kupci iščejo pri proizvodnem partnerju?
11. Pogosto zastavljena vprašanja
12. Zaključek

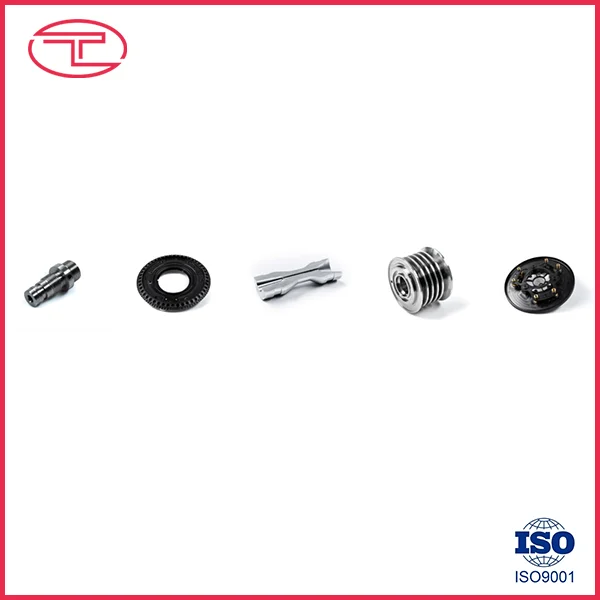

Kaj so zapleteni natančno struženi deli?

Kompleksni natančno struženi deli so po meri obdelane komponente, izdelane predvsem z vrtenjem obdelovanca, medtem ko rezalna orodja odstranjujejo material za ustvarjanje natančnih cilindričnih, stožčastih, navojnih, žlebičastih ali konturnih elementov. V nasprotju s preprostimi gredi ali pušami lahko zapletene stružene komponente združujejo več operacij obdelave in zapletene geometrije znotraj ene komponente.

Tipične značilnosti vključujejo več premerov, notranje izvrtine, fine navoje, utore, ramena, stožce, prečne luknje, utore, posnetja, radije in posebej profilirane površine. Napredni CNC stružni centri lahko integrirajo struženje z vrtanjem, narezovanjem navojev, rezkanjem in drugimi postopki, kar omogoča izdelavo več funkcij z manj nastavitvami.

Za kupce vrednost kompleksne natančno stružene komponente ni le majhna dimenzijska toleranca. Pravi cilj je dosledna zmogljivost, ko je del sestavljen v večji mehanski sistem. Dimenzijska natančnost, koncentričnost, stanje površine, lastnosti materiala in ponovljivost morajo delovati skupaj.

V praktični proizvodnji so dosegljive tolerance odvisne od materiala, geometrije, stanja stroja, orodja, držala obdelovanca, stabilnosti procesa in metode nadzora. Objavljene reference strojne obdelave običajno prikazujejo splošno CNC struženje okoli ±0,05 mm, medtem ko so pri izbranih funkcijah možne strožje tolerance okoli ±0,01 mm ali manj, ko je postopek ustrezno zasnovan. :contentReference[oaicite:0]{index=0}

Kaj naredi struženi del kompleksen?

Komponenta postane tehnično zapletena, ko njena geometrija ali funkcionalne zahteve zahtevajo večji nadzor procesa kot običajno struženje. Kompleksnost lahko izhaja iz števila funkcij, njihovega medsebojnega razmerja ali težav pri ohranjanju natančnosti med proizvodnjo.

Kompleksnost je zato treba oceniti s funkcionalnega vidika. Dela z veliko vidnimi značilnostmi ni nujno težko izdelati, medtem ko lahko razmeroma majhna komponenta postane zelo zahtevna, če vsebuje kritično izvrtino, zahtevo po tesnem odtekanju ali težaven material.

Kako se izdelujejo zapleteni natančno struženi deli?

Zanesljiv proizvodni proces se začne, preden stroj začne rezati. Inženirski pregled, preverjanje materiala, načrtovanje procesa, izbira orodja, strojna obdelava, pregled in končna obdelava prispevajo h končnemu rezultatu.

Inženirski in risarski pregled

Proizvodna ekipa najprej preuči tehnično risbo, 3D model, specifikacijo materiala, zahteve glede toleranc, navoje, površinsko obdelavo, toplotno obdelavo in druga posebna navodila.

Na tej stopnji je mogoče prepoznati morebitne proizvodne težave, preden se proizvodnja začne. Na primer, nepotrebno ozke tolerance na nefunkcionalnih površinah lahko dodajo zahteve glede strojne obdelave in pregledov, ne da bi izboljšale dejansko funkcijo komponente.

Priprava materiala

Palični material ali druge surovine se izberejo v skladu z odobreno specifikacijo. Za aplikacije, kjer je pomembna sledljivost, so morda potrebni materialni certifikati.

CNC struženje

Obdelovanec je varno pritrjen, medtem ko CNC-krmiljena orodja izvajajo operacije, kot so čeljenje, grobo struženje, končno struženje, vrtanje, rezanje navojev, rezanje utorov in posnemanje. Orodja pod napetostjo ali oprema za struženje rezkanja se lahko uporabijo, kadar komponenta zahteva dodatne funkcije rezkanja ali vrtanja.

Sekundarne operacije

Nekatere komponente zahtevajo dodatne operacije po struženju. Odvisno od risbe lahko to vključuje brušenje, poliranje, toplotno obdelavo, odstranjevanje robov, prevleko, eloksiranje, pasiviranje ali druge površinske obdelave.

Pregled in končna verifikacija

Kritične dimenzije se primerjajo z risbo. Odvisno od projektnih zahtev lahko proizvajalci uporabljajo mikrometre, merilne naprave, optično merilno opremo, sisteme CMM ali druge instrumente za natančno preverjanje.

Zaporedje izdelave je pomembno, ker lahko vsaka dodatna nastavitev uvede priložnost za variacijo poravnave. Sodobna oprema za rezkalno struženje lahko zmanjša število nastavitev za nekatere kompleksne komponente in tako zmanjša morebitne napake pri ponovnem pozicioniranju. :contentReference[oaicite:1]{index=1}

Katere materiale je mogoče uporabiti?

Izbira materiala neposredno vpliva na obnašanje pri rezanju, obrabo orodja, ustvarjanje toplote, dimenzijsko stabilnost, odpornost proti koroziji, težo, trdnost in končno učinkovitost uporabe.

• Nerjaveče jeklo:Primerno za aplikacije, ki zahtevajo odpornost proti koroziji in mehansko vzdržljivost.
• Ogljikovo jeklo:Običajno za splošne mehanske komponente, gredi, zatiče in industrijsko strojno opremo.
• Legirano jeklo:Uporabno, kjer je potrebna večja trdnost, odpornost proti obrabi ali sposobnost toplotne obdelave.
• Aluminij:Lahek in primeren za strojno obdelavo, zaradi česar je primeren za sestave, občutljive na težo.
• medenina:Pogosto izbran za fitinge, priključke, električne komponente in aplikacije, ki zahtevajo dobro obdelovalnost.
• Baker:Uporablja se, kadar je pomembna električna ali toplotna prevodnost.
• Inženirska plastika:Materiale, kot so POM, PEEK, PTFE in najlon, je mogoče stružiti za specializirane lahke, nizko trenje ali kemično odporne aplikacije.

Material nikoli ne sme biti izbran samo glede na udobje obdelave. Inženirji bi morali upoštevati delovno temperaturo, obremenitev, izpostavljenost koroziji, obrabo, kemično združljivost, električne zahteve in značilnosti parnih komponent.

Kako se nadzirajo natančnost in tolerance?

Natančnost je nadzorovana z medsebojnim delovanjem zmogljivosti stroja, orodja, programiranja, držanja dela, stabilnosti materiala, okoljskih pogojev in pregleda.

Običajno nadzorovane značilnosti vključujejo:

• Zunanji in notranji premer
• Dolžina dela
• Okroglost
• Cilindričnost
• Koncentričnost ali iztekanje
• Dimenzije navojev
• Lokacija luknje
• Geometrijska razmerja med funkcionalnimi površinami

Na primer, gred lahko zahteva nadzorovan premer za ležišče ležaja, medtem ko lahko njena nefunkcionalna zunanja površina uporablja manj restriktivno toleranco. Ta pristop omogoča, da se proizvodni viri osredotočijo na dimenzije, ki dejansko vplivajo na sestavljanje in zmogljivost.

Reference za strojno obdelavo v industriji poudarjajo, da je zmožnost tolerance odvisna od geometrije in procesnih pogojev, ne pa od ene same univerzalne številke. :contentReference[oaicite:2]{index=2}

Zakaj je površinska obdelava pomembna?

Površinska obdelava je več kot zahteva po videzu. Lahko vpliva na trenje, obrabo, tesnjenje, stik z ležaji, drsno obnašanje, zaščito pred korozijo in zmogljivost sestavljanja.

Običajne zahteve glede površinske obdelave za stružene komponente vključujejo približno Ra 3,2 μm za številne splošne strojno obdelane površine, Ra 1,6 μm za bolj gladke funkcionalne površine in Ra 0,8 μm ali manj za izbrane natančne aplikacije. Zahtevnejši zaključki lahko zahtevajo brušenje ali poliranje namesto samo struženja. :contentReference[oaicite:3]{index=3}

Zaradi tega bi morali inženirji ugotoviti, katere površine so dejansko funkcionalne. Ležajni ležaj, tesnilna površina ali drsni vmesnik lahko zahtevajo drugačno končno obdelavo kot zunanja varna površina.

• Funkcionalne površine:Določite zahtevano končno obdelavo glede na pogoje delovanja.
• Tesnilne površine:Upoštevajte hrapavost in površinske napake.
• Drsne površine:Upoštevajte trenje in obrabo.
• Kozmetične površine:Določite pričakovanja glede videza ločeno od funkcionalnih zahtev.

Kako se pregledajo natančno struženi deli?

Pregled mora biti povezan neposredno z inženirsko risbo. Merjenje vseh možnih lastnosti z isto metodo ni vedno potrebno; inšpekcijski načrt se mora osredotočiti na kritične dimenzije in funkcionalne zahteve.

Celovit postopek nadzora kakovosti lahko vključuje:

1. Preverjanje vhodnega materialaza potrditev navedenega gradiva.
2. Pregled prvega kosaza preverjanje proizvodnega procesa pred proizvodnjo v polnem obsegu.
3. Merjenje v procesuza prepoznavanje dimenzijskega premika med proizvodnjo.
4. Končni dimenzijski pregledproti zahtevam risanja.
5. Preverjanje površinske obdelaveza določena funkcionalna področja.
6. Pregled navojevz uporabo ustreznih merilnikov ali merilne opreme.
7. Dokumentacijakot so poročila o dimenzijah, ko to zahteva stranka.

Za zelo zahtevne dele lahko koordinatni merilni stroj ali optični merilni sistem zagotovi bolj celovito preverjanje dimenzij. Inšpekcijska poročila in dokumentacija o prvem artiklu lahko tudi pomagajo nabavnim in inženirskim ekipam vzpostaviti skladnost proizvodnje.

Kako naj inženirji načrtujejo te komponente?

Dober dizajn je eden najučinkovitejših načinov za izboljšanje izdelovalnosti brez ogrožanja funkcije.

• Jasno določite kritične dimenzije in funkcionalne površine.
• Izogibajte se uporabi zelo ozkih toleranc za vsako dimenzijo.
• Kadar je to praktično, uporabite standardne specifikacije niti.
• Zagotovite ustrezne radije in posnete robove, kjer jih zahteva dostop do orodja.
• Upoštevajte debelino stene in možnost deformacije.
• Površinsko hrapavost navedite le, če služi funkcionalnemu namenu.
• Jasno določite ocene materiala.
• Ugotovite zahteve glede toplotne in površinske obdelave.
• Zagotovite popolne 2D risbe in natančne 3D modele, ko so na voljo.

Eno praktično načelo je oblikovanje okoli funkcije in ne največje teoretične natančnosti. Proizvodne reference dosledno ugotavljajo, da lahko nepotrebne ozke tolerance povečajo čas strojne obdelave, zahteve za preglede in kompleksnost proizvodnje. :contentReference[oaicite:4]{index=4}

Kje se uporabljajo zapleteni natančno struženi deli?

Ker je struženje posebej primerno za rotacijske in cilindrične geometrije, se v mnogih industrijskih sistemih pojavljajo natančno stružene komponente.

Kaj naj kupci iščejo pri proizvodnem partnerju?

Izbira dobavitelja za kompleksne natančne komponente zahteva več kot le primerjavo cen na enoto. Proizvajalec mora dokazati, da lahko razume tehnične zahteve in vedno znova proizvaja komponente, ki izpolnjujejo te zahteve.

Pomembne točke ocenjevanja vključujejo:

1. Zmogljivost obdelave:Potrdite, da se oprema ujema z geometrijo komponente.
2. Materialne izkušnje:Vprašajte, ali dobavitelj redno obdeluje navedeni material.
3. Nadzor kakovosti:Preglejte inšpekcijsko opremo, postopke in dokumentacijo.
4. Inženirska podpora:Ugotovite, ali lahko dobavitelj prepozna pomisleke glede izdelave pred proizvodnjo.
5. Konsistentnost proizvodnje:Vprašajte, kako se spremljajo spremembe dimenzij med večjimi proizvodnimi serijami.
6. Zmogljivost končne obdelave:Potrdite, ali je mogoče zahtevane sekundarne obdelave zanesljivo uskladiti.
7. Komunikacija:Zagotovite, da je tehnična vprašanja mogoče rešiti hitro in natančno.
8. Sledljivost:Za zahtevne aplikacije določite zahteve za evidenco materiala in proizvodnje.

Qingdao Tuoyuan Metal Products Co., Ltd. lahko podpira stranke, ki potrebujejo prilagojene kovinske komponente, kjer so pomembni nadzor dimenzij, podrobne risbe, izbira materiala in ponovljiva proizvodnja. Za ekipe za nabavo je zagotavljanje popolne tehnične risbe in jasna opredelitev kritičnih zahtev učinkovito izhodišče za tehnično oceno in ponudbo.

Pogosto zastavljena vprašanja

Kakšna je razlika med standardnim struženim delom in kompleksnim natančnim struženim delom?

Standardni struženi del ima na splošno razmeroma preprosto cilindrično geometrijo in običajne zahteve glede dimenzij. Kompleksen natančno stružen del lahko združuje več premerov, notranjih elementov, navojev, utorov, prečnih lukenj, ozkih toleranc, nadzorovanega odtekanja in posebnih površinskih zaključkov znotraj ene komponente.

Kako natančni so lahko zapleteni natančno struženi deli?

Natančnost je odvisna od materiala, geometrije, konfiguracije stroja, orodja, držanja dela, stabilnosti procesa in metod nadzora. Splošno CNC struženje lahko običajno deluje okoli ±0,05 mm, medtem ko lahko izbrane natančne lastnosti dosežejo približno ±0,01 mm ali manj, če to dovoljujeta načrt in postopek. Te številke je treba obravnavati kot reference zmogljivosti, specifične za projekt, in ne kot univerzalna jamstva. :contentReference[oaicite:5]{index=5}

Kateri materiali se običajno uporabljajo za natančno stružene komponente?

Pogoste izbire vključujejo nerjavno jeklo, ogljikovo jeklo, legirano jeklo, aluminij, medenino, baker in inženirsko plastiko. Ustrezen material je odvisen od trdnosti, odpornosti proti koroziji, temperature, obrabe, teže, električnih lastnosti in delovnega okolja.

Ali kompleksni struženi deli zahtevajo sekundarno obdelavo?

Ne vedno. Nekatere komponente je mogoče dokončati neposredno s CNC struženjem, druge pa lahko zahtevajo brušenje, poliranje, toplotno obdelavo, prevleko, eloksiranje, pasivacijo ali druge končne postopke za izpolnitev posebnih funkcionalnih zahtev.

Zakaj je površinska obdelava pomembna za stružene komponente?

Površinska obdelava lahko vpliva na trenje, obrabo, tesnjenje, stik z ležaji, drsno obnašanje in videz. Funkcionalne površine bi zato morale prejeti zahteve, ki ustrezajo njihovim dejanskim pogojem delovanja, namesto da bi samodejno uporabili isto specifikacijo končne obdelave za celotno komponento.

Katere podatke je treba vključiti, ko zahtevate ponudbo?

Uporaben RFQ mora vključevati 2D risbo, 3D model, če je na voljo, razred materiala, količino, tolerance, zahteve glede površinske obdelave, navoje, toplotno obdelavo, površinsko obdelavo, zahteve za inšpekcijo, pričakovano pakiranje in zahteve glede dostave. Popolne tehnične informacije proizvajalcu omogočajo natančnejšo oceno projekta.

Ali lahko ena komponenta združuje struženje in rezkanje?

ja Oprema za struženje in stružni centri z aktivnim orodjem lahko združujejo struženje z operacijami, kot so vrtanje, narezovanje navojev, rezanje utorov in rezkanje. To lahko zmanjša število nastavitev za primerne zasnove komponent in pomaga vzdrževati položajna razmerja med funkcijami. :contentReference[oaicite:6]{index=6}

Zaključek

Kompleksni natančno struženi deli so inženirske komponente, pri katerih geometrija, dimenzijska natančnost, lastnosti materiala, stanje površine in ponovljivost proizvodnje prispevajo h končni zmogljivosti. Najučinkovitejši proizvodni pristop se začne z jasno tehnično risbo, ustreznim izborom materiala, realističnimi tolerancami, skrbno načrtovanimi postopki obdelave in metodami nadzora, ki odražajo dejansko funkcijo komponente.

Za inženirje in nabavne ekipe ni ključno preprosto zahtevati najmanjšo možno toleranco. Namesto tega mora biti vsaka zahteva povezana s sestavljanjem, premikanjem, tesnjenjem, obremenitvijo, obrabo ali drugo merljivo funkcijo. Ta pristop lahko pomaga nadzirati kompleksnost proizvodnje, hkrati pa ohranja zmogljivost, ki se pričakuje od končne komponente.

Če razvijate gredi po meri, puše, priključke, konektorje, natančne mehanske komponente ali druge zapletene stružene izdelke,Qingdao Tuoyuan Metal Products Co., Ltd.lahko oceni vaše tehnične zahteve in proizvodne potrebe.Delite svoje risbe, specifikacije, materiale in količine terkontaktirajte nasza razpravo o primerni proizvodni rešitvi za vaš projekt.
