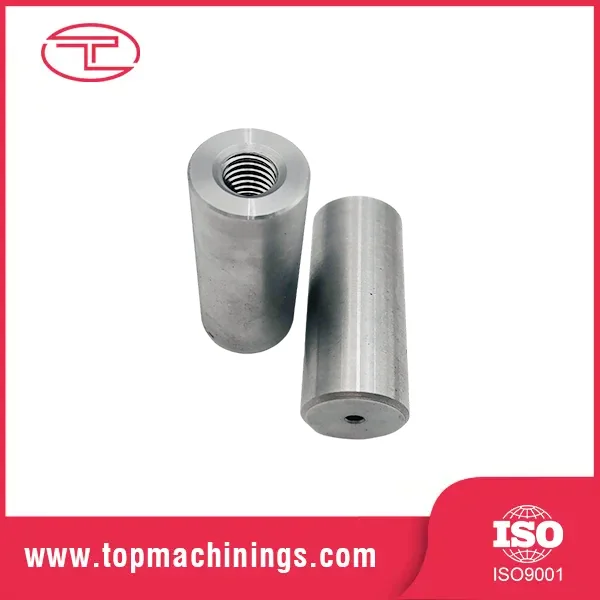

Natančna CNC navojna puša

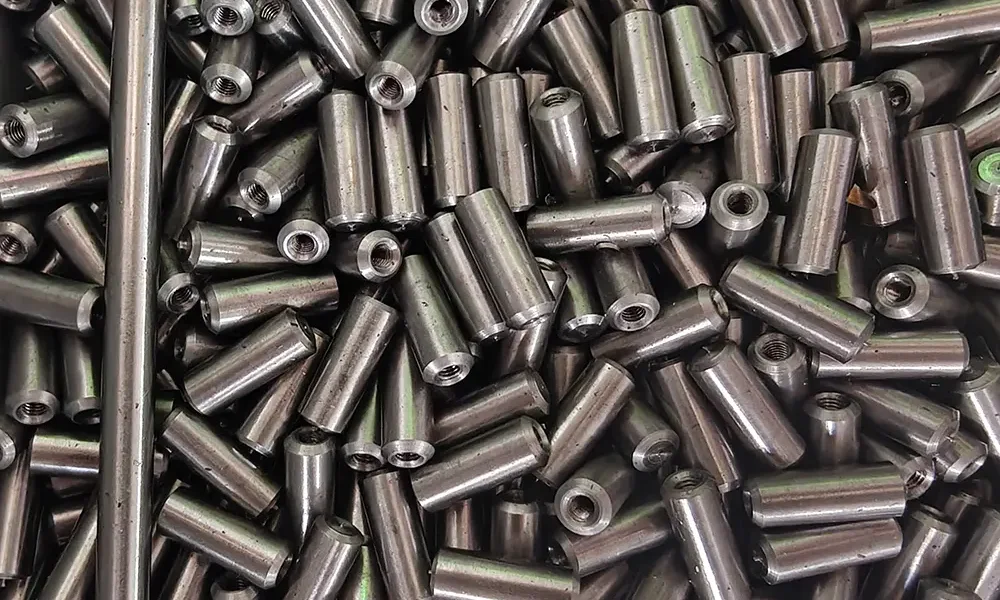

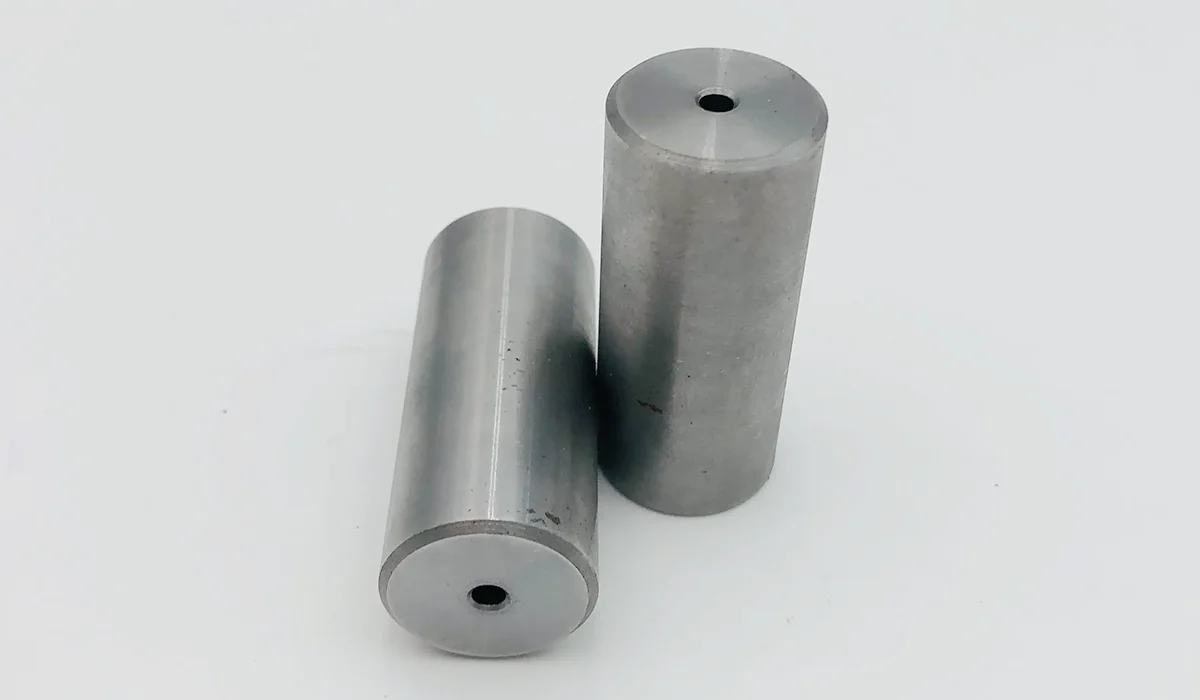

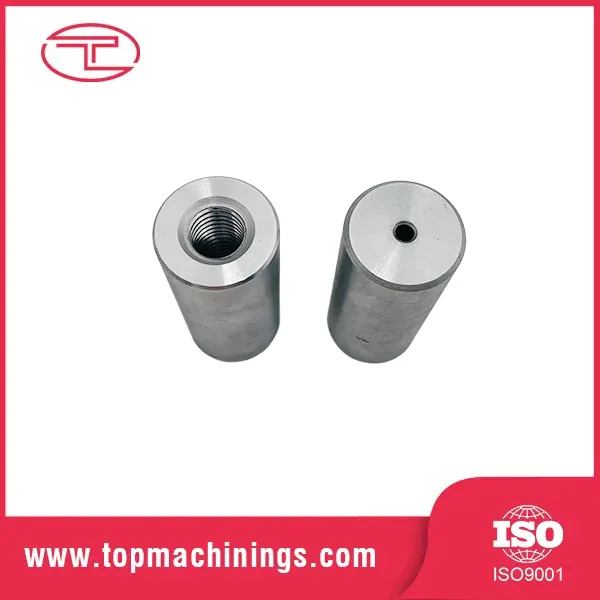

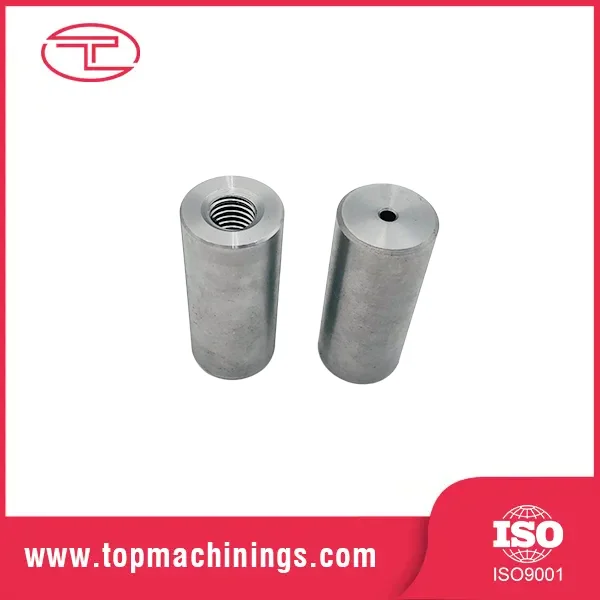

Natančna CNC navojna puša je cilindrična puša z natančno obdelanimi navoji na notranji ali zunanji površini. Zamislite si to kot "navojni vložek", ki daje komponenti močan, zamenljiv vmesnik za navoje brez obdelave navojev neposredno v nadrejeni del. Ko se luknja z navojem odlepi v ohišju iz mehkega aluminija - klasičen način okvare - je puša tisti del, ki reši dan.

Obstajata dve glavni družini: navojni vložki in puše. Oba od strojne delavnice zahtevata isto: okroglost, koncentričnost in natančnost navoja, merjeno v mikronih.

Materiali in konfiguracije niti

Nerjaveče jeklo (SUS303/304/316): odpornost proti koroziji za hrano, pomorstvo in uporabo v medicini.

Legirano jeklo (4140/1045): visoka trdnost s toplotno obdelavo za velike obremenitve.

Medenina (C3604/HPb59-1): odlična obdelovalnost in naravna mazljivost za ležaje natančnih CNC navojnih puš.

Aluminij (6061-T6/7075): lahek za letalske in avtomobilske sklope.

Oblike navojev: metrične (M3–M64), UNC/UNF, cevni navoji NPT in oblike po meri na risbo.

Razredi: 6H/6g standard, 5H/4h razredi natančnosti za aplikacije, ki ustrezajo motnjam.

Navoj se reže z enotočkovnim navojem ali rezkanjem navojev na CNC stružnicah, čemur sledi merjenje premera naklona. Pri vložkih s stiskanjem vzdržujemo zunanji premer na ±0,005 mm, tako da se puše umestijo s pravilnim posegom – dovolj ohlapno za namestitev, dovolj tesno, da se nikoli ne zavrti.

Specifikacije izdelka

Tipične uporabe natančnih CNC navojnih puš

Kot proizvajalec in dobavitelj preciznih CNC navojnih puš, Tuoyuan Metal dobavlja puše v razsutem stanju po neposrednih tovarniških cenah za:

Navojni vložki za aluminijasta in plastična ohišja v avtomobilski industriji in elektroniki.

Ležajni puši in obrabne puše v črpalkah, menjalnikih in transporterjih.

Lociranje puš za šablone, vpenjala in plošče za orodje.

Komponente hidravličnega in pnevmatskega cilindra.

Vrtljivi sklopi pohištva, aparatov in opreme.

Lahki sklopi za letalstvo in obrambo.

Pravi primer

Študija primera: Natančne CNC navojne medeninaste puše po meri

Industrija: elektronika in električna oprema

Material: medenina C36000

Postopek: švicarsko CNC struženje, narezovanje navojev in imbus rezkanje

Ameriški proizvajalec elektronskih komponent je potreboval prilagojene natančne CNC navojne puše, ki so služile kot vložki proti vrtenju v plastičnih ohišjih. Deli so zahtevali končno obdelavo brez robov, da se zagotovi enostavno privijanje brez poškodb plastičnega ohišja. Z uporabo večosnih švicarskih CNC stružnic smo obdelali medeninaste puše s čistimi navoji in natančnimi šesterokotnimi glavami v eni nastavitvi. Izveden je bil temeljit postopek ultrazvočnega čiščenja za odstranitev vseh kovinskih ostružkov, čemur je sledil 100-odstotni optični pregled navojev.

Proizvodni proces

Vsaka puša se začne z inženirskim pregledom: naša ekipa analizira vašo 2D/3D risbo ali vzorec, izbere kakovost materiala in programira optimalne poti orodja. Pri navojnih vložkih je kritični parameter interferenčno prileganje — izračunamo natančno OD, da zagotovimo zadrževanje brez prevelike obremenitve gostiteljskega dela.

Obdelava poteka na hitrih avtomatskih CNC stružnicah s podajalniki palic. Struženje, obračanje, žlebljenje, vrtanje in navoji so dokončani v enem ciklu vpenjanja, kjer je to mogoče – ta pristop z eno nastavitvijo je tisto, kar ohranja koncentričnost v območju mikronov.

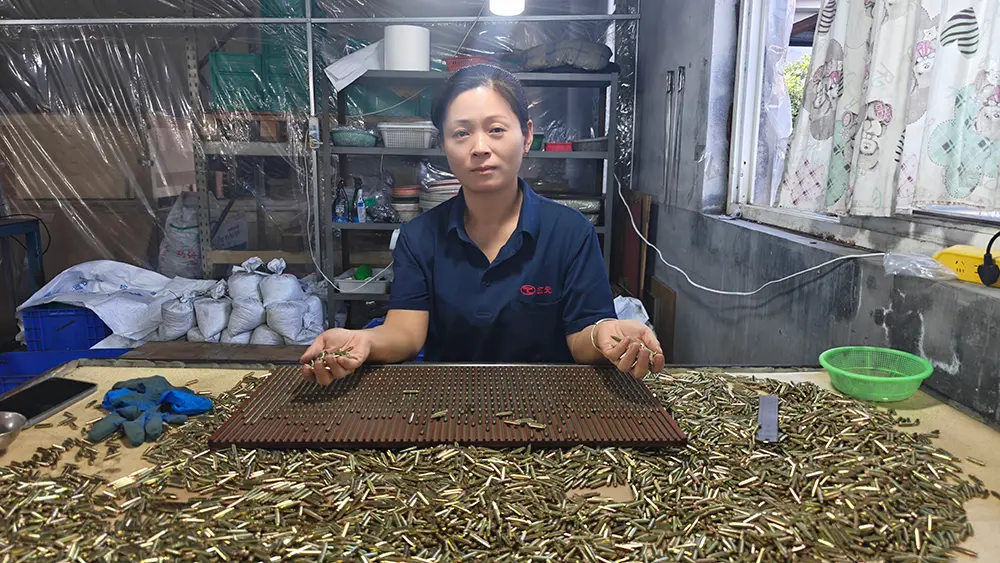

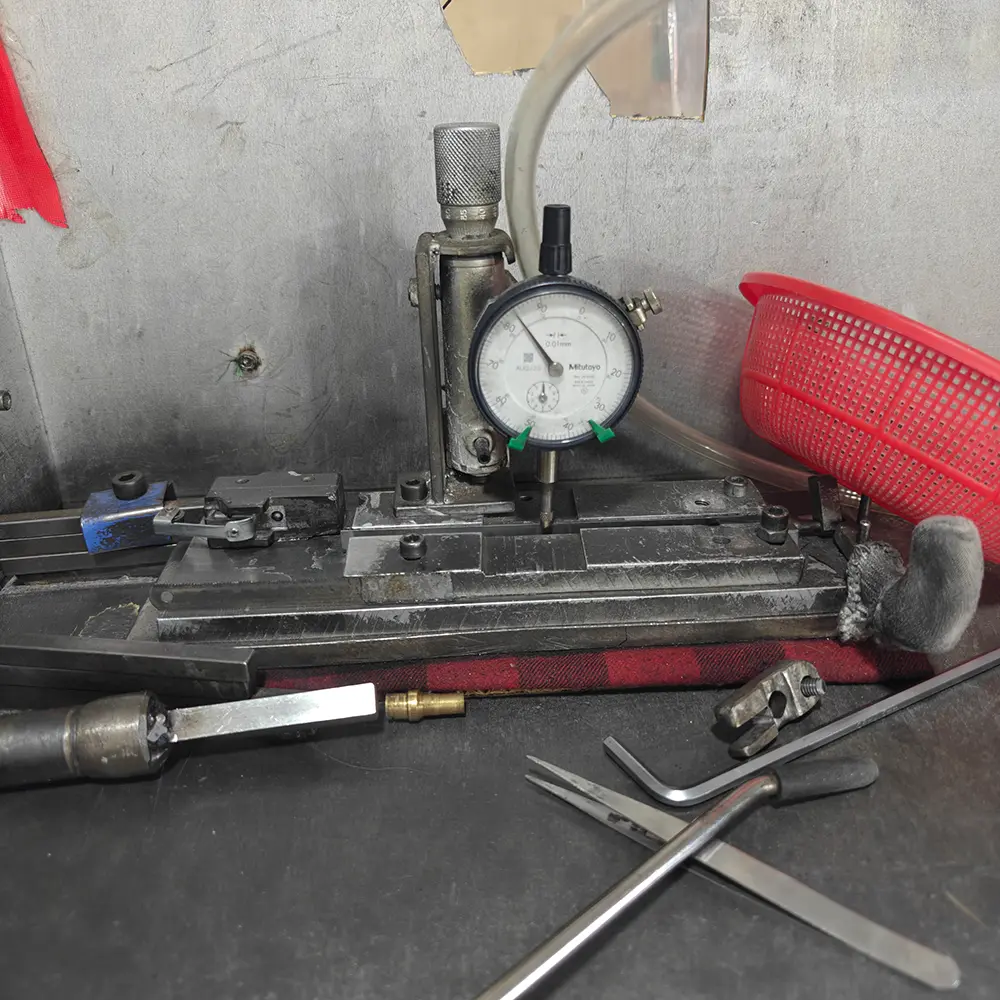

Vrezovanju navojev sledi 100-odstotni pregled: merjenje čepa/obročka navoja, optično sortiranje in preverjanje CMM na vzorčenih delih. Površinska obdelava (cink, črni oksid, nikelj) se uporablja v naših internih linijah pred končnim pakiranjem.

Zakaj izbrati kovino Tuoyuan

Desetletje natančne obdelave Tuoyuan Metal ima več kot 10 let izkušenj na področju natančnih struženih delov in CNC strojno obdelanih komponent, ki strankam v več kot 20 državah nudi 95-odstotno stopnjo ponovnega nakupa. Ko pri nas naročite puše, sodelujete s trgovino, ki je že večkrat rešila vaš problem.

Puše so pakirane v papir proti rjavenju, polietilenske vrečke in izvozne kartone ali lesene škatle po velikosti naročila. Majhne serije se pošiljajo ekspresno (DHL/FedEx/UPS); naročila v razsutem stanju pošiljajo po morju iz pristanišča Qingdao (FCL/LCL) ali letalski prevoz. Dokumentacija: Komercialni račun, Pakirna lista, Tovorni list, Potrdilo o poreklu, Potrdilo o preskusu materiala. Za cene preciznih CNC navojnih puš, množična naročila ali ponudbo kontaktirajte našo izvozno skupino.

pogosta vprašanja

V1: Ali lahko obdelate puše iz moje risbe ali vzorca?

A1: Da. Pošljite nam 2D/3D risbo (PDF, AI) ali fizični vzorec. Pregledamo načrt, potrdimo material in tolerance ter izdelamo predprodukcijske vzorce za vašo odobritev pred množično proizvodnjo.

V2: Kakšno toleranco lahko držite na nitih?

A2: Standardni razredi navojev 6H/6g po ISO 965. Za natančne aplikacije lahko držimo 5H/4h s premerom koraka, preverjenim s kalibriranimi merilniki. Povejte nam svoje zahteve za razred.

V3: Kako zagotavljate kakovost pri velikih naročilih?

A3: Prvi pregled artikla s popolnim poročilom, nato merjenje med postopkom in 100-odstotno optično sortiranje končnih dimenzij. Podpiramo tudi preglede tretjih oseb pred pošiljanjem.

V4: Ali lahko izdelate te natančne CNC navojne puše velikosti po meri in nestandardnih korakov navojev?

A4: Da, v celoti prilagodimo zunanji premer, dolžino, debelino stene in specifikacije navojev glede na vaše inženirske risbe ali vzorčne dele.

V5: Ali lahko zahtevam vzorce, preden oddam naročilo za množično proizvodnjo?

A5: Vsekakor. Zagotovimo vam lahko vzorce prototipov/predprodukcije za vaše funkcionalno testiranje in validacijo sestavljanja, preden nadaljujete s proizvodnjo v polnem obsegu.
